Leírás
Wilo Atmos Pico keringető szivattyú sorozat - Műszaki adatok (összehasonlító táblázat) - a termék adatlapok a cikkszámra kattintva nyílnak!
| Megnevezés | Cikkszám | Hmax (m) |
Qmax (m3/h) |
Szállítás (l/perc) |
EEI | Teljesítmény- felvétel max. (W) |
Motor fordulat (RPM) |
Méret (H/Sz/M) (mm) |
Csőcsatlakozás Szívóoldal / nyomóoldal |
Tömeg (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | Sz | M | Szívó | Nyomó | |||||||||
| Wilo Atmos PICO 15/1-6 PN10 | 97_AP_001 | 6.1 | 3 | 50 | ≤0,20 | 40 | 700-4200 | 130 | 102 | 127 | 1" | 1" | 1.6 |
| Wilo Atmos PICO 25/1-4 PN10 | 97_AP_002 | 4.1 | 3 | 50 | ≤0,20 | 20 | 700-3400 | 180 | 102 | 127 | 6/4" | 6/4" | 1.8 |
| Wilo Atmos PICO 25/1-6 PN10 | 97_AP_003 | 6.1 | 3 | 50 | ≤0,20 | 40 | 700-4200 | 180 | 102 | 127 | 6/4" | 6/4" | 1.8 |
| Wilo Atmos PICO 25/1-6-130 PN10 | 97_AP_004 | 6.1 | 3 | 50 | ≤0,20 | 40 | 700-4200 | 130 | 102 | 127 | 6/4" | 6/4" | 1.7 |
| Wilo Atmos PICO 25/1-8 PN10 | 97_AP_005 | 7.6 | 4.3 | 71.7 | ≤0,23 | 75 | 500-4800 | 180 | 102 | 139 | 6/4" | 6/4" | 2.0 |
| Wilo Atmos PICO 30/1-6 PN10 | 97_AP_006 | 6.1 | 3 | 50 | ≤0,20 | 40 | 700-4200 | 180 | 102 | 127 | 2" | 2" | 2.0 |
| Wilo Atmos PICO 30/1-8 PN10 | 97_AP_007 | 7.6 | 4.3 | 71.7 | ≤0,23 | 75 | 500-4800 | 180 | 102 | 139 | 2" | 2" | 2.0 |
Wilo Atmos Pico GYIK (Gyakran Ismételt Kérdések)

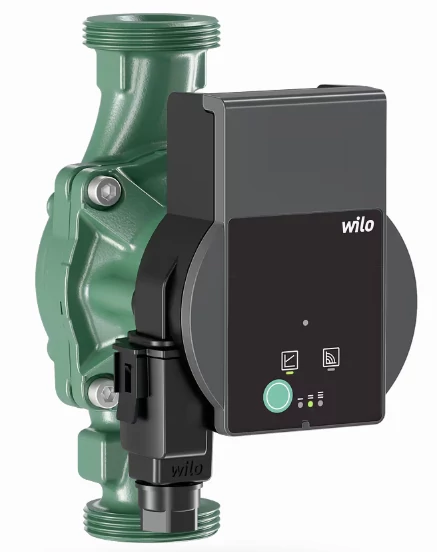

Mi a Wilo Atmos PICO keringető szivattyú?
A Wilo Atmos PICO egy nedvestengelyű, elektronikusan szabályozott keringető szivattyú EC motorral, amely fűtési, klíma- és ipari keringető rendszerekben biztosítja a hatékony vízkeringetést.
Milyen alkalmazási területekre ajánlott a Wilo Atmos PICO?
Melegvizes fűtési rendszerekhez, klíma berendezésekhez és ipari keringető rendszerekhez egyaránt alkalmas.
Mit jelent, hogy nedvestengelyű a szivattyú?
A tengely és a csapágyak a szállított közegben futnak, ami csendes működést, kisebb kopást és alacsony karbantartási igényt eredményez.
Milyen tápfeszültséggel működik az Atmos PICO sorozat?
A szivattyúk 1~230 V, 50/60 Hz hálózatról üzemelnek.
Mekkora a megengedett folyadék-hőmérséklet tartomány?
A szivattyúk -10 °C és +95 °C közötti közeg-hőmérséklet mellett üzemeltethetők.
Mekkora lehet a környezeti hőmérséklet a telepítés helyén?
A megengedett maximális környezeti hőmérséklet +40 °C.
Mi az EC motor előnye az Atmos PICO esetén?
Az EC motor nagy hatásfokú, alacsony fogyasztású és pontosabb szabályozást tesz lehetővé a hagyományos keringető szivattyúkhoz képest.
Mit jelent az EEI érték?
Az EEI (Energy Efficiency Index) az energiahatékonyság mérőszáma. Az Atmos PICO sorozatnál típustól függően EEI≤0,20 vagy EEI≤0,23 értékek jellemzők.
Mekkora a maximális üzemi nyomás?
Az Atmos PICO keringető szivattyúk maximális üzemi nyomása 10 bar.
Mekkora szállítási teljesítmény érhető el a sorozattal?
A sorozat tagjai akár 4,3 m³/h (kb. 72 l/perc) szállítási teljesítményre képesek.
Mekkora emelési magasságig használható az Atmos PICO?
Típustól függően legfeljebb 7,6 m emelési magasság érhető el.
Milyen csatlakozásokkal érhető el a Wilo Atmos PICO?
Menetes kivitelben elérhető G 1", 1 1/2" és 2" csatlakozásokkal.
Mit jelent a 130-as jelölés a típusnévben?
A „-130” jelölés 130 mm-es beépítési hosszra utal, míg a nem jelölt kivitelek jellemzően 180 mm-esek.
Milyen szabályzási módok érhetők el?
Automatikus és kézi szabályzási módok is rendelkezésre állnak, amelyekkel a szivattyú a rendszer igényeihez igazítható.
Alkalmas-e az Atmos PICO padlófűtéses rendszerekhez?
Igen, megfelelő méretezés mellett padlófűtéses és alacsony hőmérsékletű rendszerekben is jól használható.
Használható-e radiátoros fűtési rendszerhez?
Igen, radiátoros fűtési rendszerekben is stabil és energiatakarékos működést biztosít.
Mit jelent az IPX2D védettség?
Az IPX2D védelem a fröccsenő víz elleni alapvető védelmet jelenti, amely megfelel a tipikus gépészeti beépítési környezeteknek.
Milyen anyagokból készül a szivattyú?
A szivattyúház szürkeöntvény, a járókerék PP-GF40, a tengely nemesacél, a csapágy pedig műszén/impregnált fém kivitelű.
Használható-e hűtési vagy klímarendszerekben?
Igen, az Atmos PICO klíma- és hűtési rendszerek keringető köreiben is alkalmazható.
Cserélhető-e régi keringető szivattyú Atmos PICO típusra?
Sok esetben igen, de ellenőrizni kell a beépítési hosszt, a csatlakozás méretét és a rendszer hidraulikai igényeit.
Miért fontos a megfelelő méretezés?
A túl nagy szivattyú zajos működést és felesleges energiafogyasztást okozhat, míg az alulméretezett szivattyú nem biztosít elegendő keringetést.
Hol található a részletes műszaki dokumentáció?
A termék adatlap „Leírás” fülén és a gyártói felhasználói kézikönyvben, amely a termékoldalon elérhető.
Segítetek a megfelelő Wilo Atmos PICO típus kiválasztásában?
Igen, a rendszer adatai alapján szívesen segítünk kiválasztani az adott alkalmazáshoz legmegfelelőbb Atmos PICO modellt.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT
Paraméterek
| Járókerék anyag: | PP-GF40 |
| Motortengely anyag: | Nemesacél |
| Szivattyúház anyaga: | Szürkeöntvény |
| Hálózati kapcsolat típusa | 230V |
| Csatlakozás módja: | Menetes |
| Max. teljesítményfelvétel | 75W |
| Tengelykialakítás: | Nedvestengelyű |
| Emelőmagasság | Max. 8 m |
| Szállítási teljesítmény | Max. 72 liter/perc |
| Beépítési hossz | 180mm |
| Motor teljesítmény | 75 Watt |
| Tápfeszültség | 230 V |
| Energiahatékonysági index | EEI<=0.23 |
| Szigetelési osztály | F |
| Védettség | X2D |
| Csőcsatlakozás | 2 X 2" |
| Tömeg | 2 kg |
| Folyadék minimális hőmérséklete | -10 °C |
| Környezeti maximális hőmérséklet | 40 °C |
| Folyadék maximális hőmérséklete | 110 °C |
| Motor fordulatszám | 4800 RPM |
| Üzemmód | Folyamatos |
| Hosszúság: | 180 mm |
| Szélesség: | 102 mm |
| Magasság: | 139 mm |
