Leírás

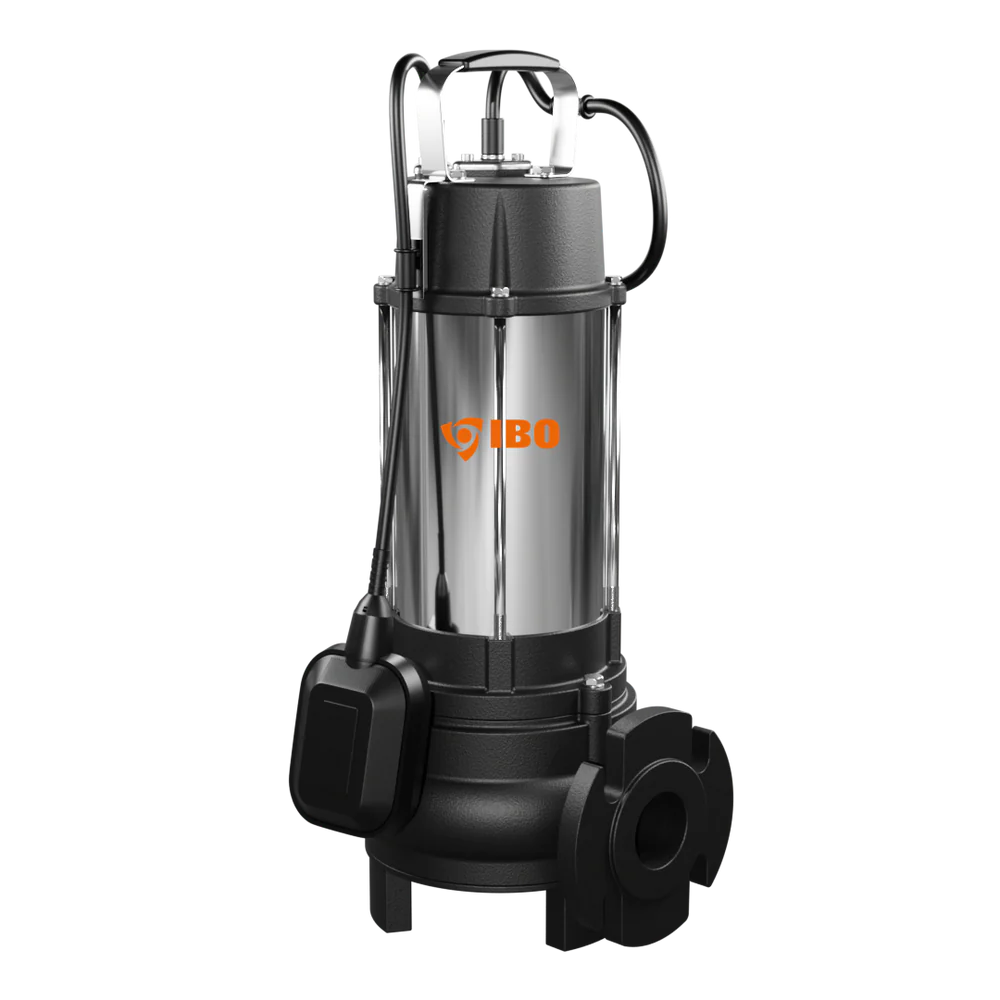

IBO VOX merülő szivattyú sorozat - Műszaki adatok (a termék adatlapja a cikkszámra kattintva nyílik)
,| Megnevezés | Cikkszám | Szállítás l/perc |
Emelés (m) |
Motor (kW) |
Tápfesz (V) |
Áramfelv. (A) |
Csőcsatl. (") |
Méret (mm) (szél/hossz/mag.) |
Tömeg (kg) |
Szabad áteresztő képesség (mm) |
Vezérlés módja |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IBO VOX 50-1.1 | 020474124 | 480 | 14 | 1.10 | 230 | 7.5 | DN50 PN10 | 218/266/560 | 26.6 | 50 | Úszókapcsoló |
| IBO VOX 50-1.5 | 020474119 | 600 | 16 | 1.50 | 230 | 8.5 | DN50 PN10 | 205/253/590 | 29.4 | 50 | Úszókapcsoló |
| IBO VOX 50-2.2 | 020474125 | 700 | 19 | 2.20 | 230 | 12 | DN50 PN10 | 217/266/607 | 31.6 | 50 | Úszókapcsoló |
| IBO VOX 50-2.2 400V | 020474128 | 700 | 19 | 2.20 | 400 | 4.5 | DN50 PN10 | 217/266/607 | 29.2 | 50 | - |
- Maximális szállított közeg hőmérséklete: 35 °C.
- Tápfeszültség: 230 V.
- Szigetelési osztály: B.
- Üzemmód: folyamatos.
- Védettségi fokozat: IP68.
- Tápkábel hossza: 10 m.
- Beépítési helyzet: függőleges.
- Motor fordulatszám: 2850 ford./perc.
IBO VOX merülő szivattyú sorozat - Jellemzők
- Kiváló minőségű alapanyagok felhasználásával készült.
- Univerzális DN50 PN10 karimás csatlakozás, 2” menetes csatlakozóval, kapcsolótalpra történő szereléshez.
- Úszókapcsoló, amely vezérli a szivattyú működését és megvédi a szárazon futástól.
- A motor tekercselésébe épített hővédelem.
- Garanciális és garancián túli szervizháttér.
- 24 hónap garancia.
IBO VOX merülő szivattyú sorozat - Anyaghasználat
- Szivattyúfedél: szürkeöntvény
- Motorház: AISI 304 rozsdamentes acél
- Szivattyúház: szürkeöntvény
- Tengely: AISI 304 rozsdamentes acél
- Járókerék: gömbgrafitos (szferoid) öntöttvas
- Kettős mechanikus tengelytömítés
- Motoroldal: grafit / SiC / NBR
- Járókerék oldal: grafit / grafit / NBR
- Kiegészítő szimering a tengelyhüvelyen, a járókerék alatt
IBO VOX merülő szivattyú sorozat - Jelleggörbék
IBO VOX merülő szivattyú sorozat - Szállítási adatok (a termék adatlapja a cikkszámra kattintva nyílik)
| Megnevezés | Cikkszám | Szállítás l/perc |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|
| IBO VOX 50-1.1 | 020474124 | Emelési magasság (m) | 14 | 13.3 | 11.8 | 9.6 | 6.5 | 2.2 | ||
| IBO VOX 50-1.1 | 020474119 | 16 | 15.3 | 14.2 | 12.4 | 10.1 | 7.1 | 3.15 | ||
| IBO VOX 50-1.1 | 020474125 | 19 | 18.2 | 17.05 | 15.57 | 13.64 | 11.1 | 8.05 | 4.2 | |
| IBO VOX 50-1.1 400V | 020474128 | 19 | 18.2 | 17.05 | 15.57 | 13.64 | 11.1 | 8.05 | 4.2 |
GYIK (Gyakran Ismételt Kérdések)
Melyik típust érdemes választanom az IBO VOX sorozatból?
A választás során érdemes a várható igényeknek megfelelően ellenőrizni az egyes típusok emelési magasságát és szállítási teljesítményét (a jelleggörbe vagy a szállítási táblázat alapján), a szivattyú által szállítható maximális szennyeződés méretet, illetve a rendelkezésre álló villamos hálózat kapacitását. Ha bizonytalan vagy a választásban, akkor mindenképpen kérd kollégáink segítségét.
Toldható a szivattyú tápkábele garanciavesztés nélkül?
A feszültségesés figyelembe vételével (lásd vonatkozó blogbejegyzésünket ITT) villamos szakember garanciavesztés nélkül toldhatja a szivattyú kábelét. Felhívjuk a figyelmet arra, hogy a szivattyú hosszabbítóval történő alkalmazása esetén a feszültségesést a hosszabbító kábelre is értelmezni szükséges.
Az IBO VOX szivattyúk úszókapcsolóval szereltek?
Igen, a sorozat 230V - os tagjai úszókapcsolóval szereltek.
Alkalmasak az IBO VOX sorozat tagjai szennyvízhez?
Igen, a sorozat tagjai alkalmasak előkezelt szennyvízhez és könnyű szennyvízhez is, beleértve a nagyobb szilárdanyag - tartalmú közegeket is.
Milyen a telepítés és a biztonság?
Merülő, függőleges telepítésű kivitel. A motor beépített hővédelemmel rendelkezik, a szivattyút az átáramló víz hűti. Az úszókapcsoló automatikus indítást és leállítást biztosít.
Hogyan kell karbantartani az IBO VOX szivattyút?
Rendszeresen ellenőrizze az úszókapcsoló állapotát, a szívónyílás tisztaságát és a tápkábel épségét. Bővebben lásd a felhasználói kézikönyvben ITT.
Hogyan kell karbantartani az úszókapcsolós szivattyú típusok úszókapcsolóját?
Rendszeresen ellenőrizze az úszó állapotát és működési tartományát, a szívónyílás tisztaságát, valamint a tápkábel épségét.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT
Paraméterek
| ATEX | Normál környezet |
| Hálózati kapcsolat típusa | 230V |
| Emelőmagasság | Max. 14 m |
| Szállítási teljesítmény | Max. 540 liter/perc |
| Áramfelvétel | 7.5 A |
| Motor teljesítmény | 1100 Watt |
| Tápfeszültség | 230 V |
| Szigetelési osztály | B |
| Védettség | IP68 |
| Védettség | 68 |
| Csőcsatlakozás | DN50" |
| Tömeg | 25.5 kg |
| Folyadék minimális hőmérséklete | 2 °C |
| Környezeti maximális hőmérséklet | 40 °C |
| Folyadék maximális hőmérséklete | 35 °C |
| Folyadék maximális hőmérséklete | 35 °C |
| Motor fordulatszám | 2850 RPM |
| Üzemmód | Folyamatos |
