ZDS tápkábel DRP védelemmel 1.5m 4x1.5mm2 3x400V 4 kW ZDS 3 fázisú motorokhoz (HT, OT), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás

127 Ft (100 Ft + ÁFA)

Menny.:db

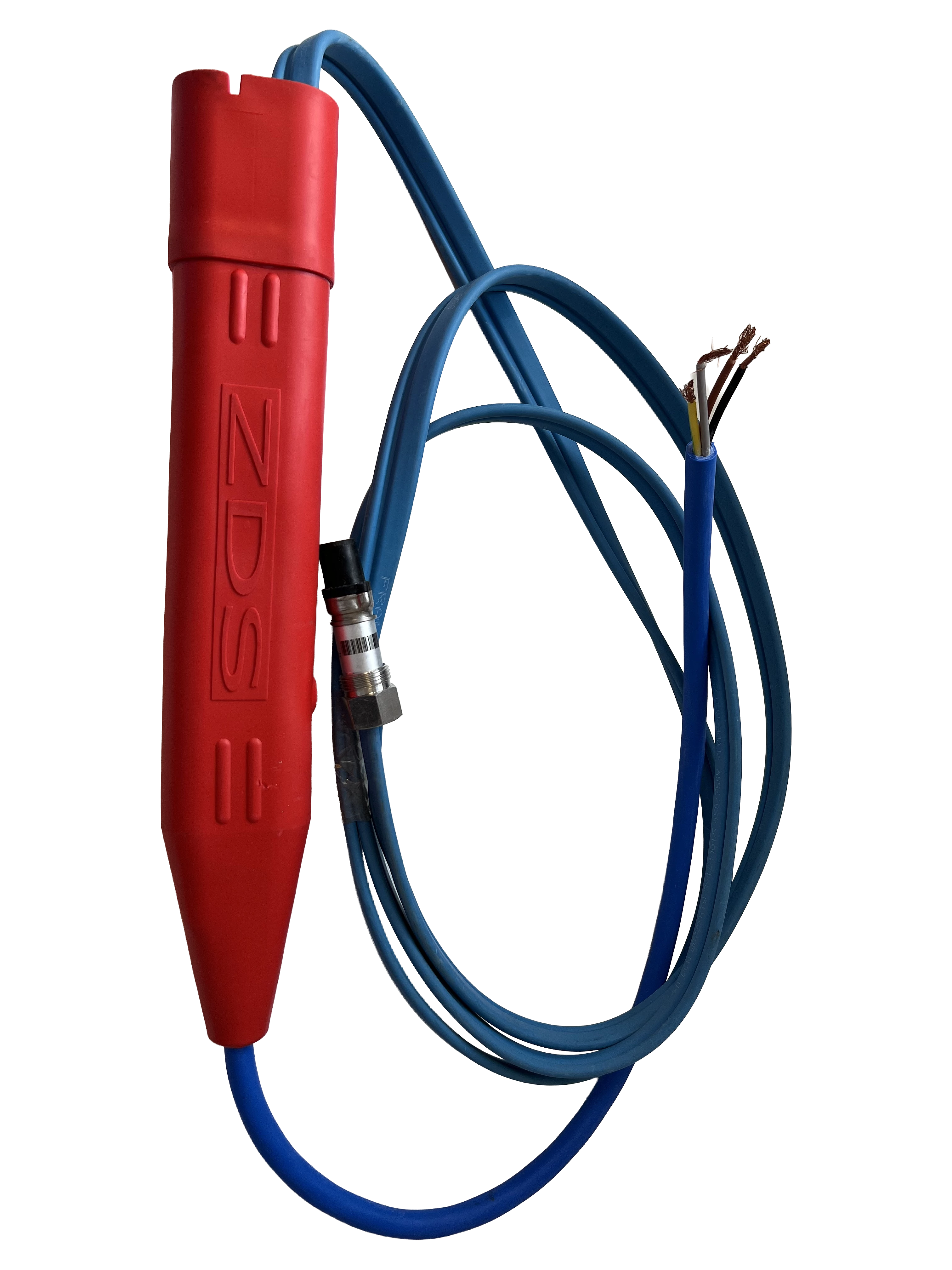

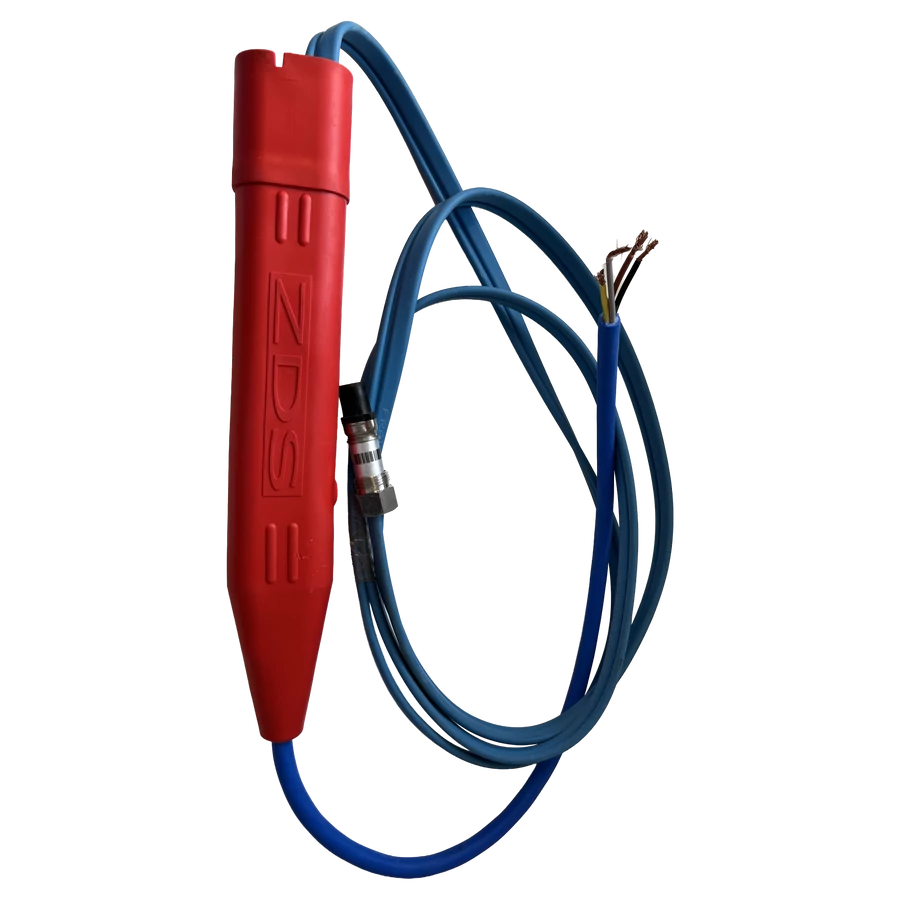

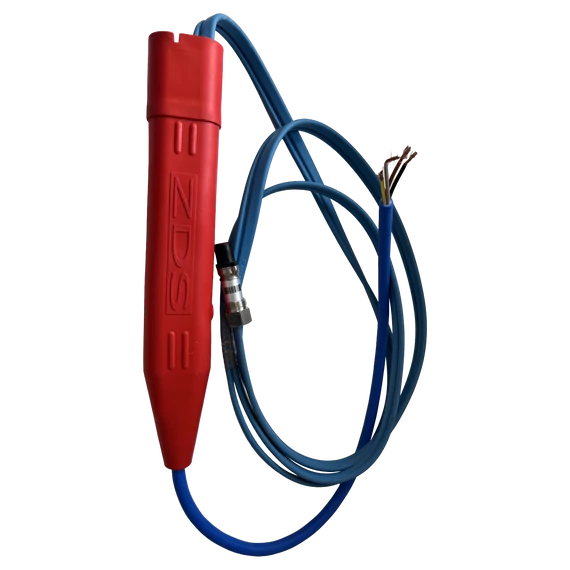

Kép 1/3 - ZDS tápkábel DRP védelemmel 1.5m 4x1.5mm2 3x400V 4 kW ZDS 3 fázisú motorokhoz (HT, OT), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás

Kép 3/3 - ZDS DRP kábelek áttekintő (összehasonlító) táblázata

Cikkszám:	ZD_TKV_229
	Rendelhető
Nem értékelt
Gyártó:	ZDS
ZDS DRP védelemmel szerelt kábelek ZDS búvármotorokhoz. A DRP (szárazonfutásvédelem), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás egy elektronikus védőberendezés a szárazonfutás, a túl gyakori indítás, a túlterhelés, az alacsony feszültség és a fázisveszteség (háromfázisú szivattyúknál), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás ellen. Közvetlenül a csőszivattyú tápkábelébe van beépítve, és vízbe merítve, a kút belsejében van felszerelve. Amikor a kút vízszintje a beépített érzékelő alá csökken, a készülék a víz konduktivitását kihasználva automatikusan leállítja az elektromos szivattyút, majd újraindítja azt, amikor a vízszint visszatér az érzékelő fölé. A hagyományos megoldásokhoz képest nincs szükség további kábelek, szondák vagy vezérlőpanelek hozzáadására, és nincs szükség karbantartásra. A kiegészítő eszköz a ZDS által gyártott motortípusok midegyikéhez elérhető különböző hosszokban. A ZDS gyártmányú búvármotorokhoz – legyen szó vízhűtéses vagy olajhűtéses kivitelről – gyári csatlakozós tápkábelek érhetők el, amelyek biztosítják a gyors, biztonságos és szabványos elektromos csatlakoztatást. Funkcionális jellemzők AUTOMATIKUS újraindítás a beavatkozást követően. STAND-BY (készenléti üzemmód), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, ha az újraindítások száma túllépi a beállított maximális értéket. HASZNÁLATRA KÉSZ, nem igényel kalibrálást vagy finomhangolást. TOKOZOTT és hermetikusan zárt: védett, hogy ellenálljon a különösen mély telepítésekre jellemző nagy nyomásnak. DRP egyfázisú védelem Védelem a vízhiány esetén (szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás- a DRP védi a csőszivattyút a kútban fellépő vízhiány ellen, további eszközök (szondák, kábelek, érzékelők, vezérlőpanelek stb.), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás nélkül. Vízhiány esetén automatikusan leállítja a szivattyút (amikor a vízszint az érzékelő szintje alá csökken), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, majd (egy előre beállított időperiódus után), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás automatikusan újraindít, amikor a vízszint visszatér az érzékelője fölé. Védelem a túl gyakori indítások ellen - túl gyakori indítások esetén (pl. a rendszerben lévő vízszivárgás, a hidrofor tartály kiürülése vagy sérülése, meghibásodott DRP háromfázisú védelem Védelem a vízhiány esetén - a DRP védi a csőszivattyút a kútban fellépő vízhiány ellen, további eszközök (szondák, kábelek, érzékelők, vezérlőpanelek stb.), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás nélkül. Vízhiány esetén automatikusan leállítja a szivattyút (amikor a vízszint az érzékelő szintje alá csökken), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, majd (egy előre beállított időperiódus után), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás automatikusan újraindít, amikor a vízszint visszatér az érzékelője fölé. Védelem a túl gyakori indítások ellen - túl gyakori indítások esetén (pl. a rendszerben lévő vízszivárgás, a hidrofor tartály kiürülése vagy sérülése, meghibásodott nyomáskapcsoló stb. miatt), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás a DRP a szivattyút készenléti állapotba lépteti, ezzel védve azt. Védelem a feszültségesések ellen - megakadályozza a motor károsodását, ha a tápfeszültség túl alacsony. Védelem az áramtúlterhelés ellen - abban az esetben avatkozik be, ha a szivattyú részben vagy teljes mértékben leblokkol. Néhány próbálkozás után, ha az újraindítás nem sikeres, automatikusan készenléti üzemmódba lépteti a szivattyút. Fázisveszteség elleni védelem, fázis kimaradás, fázis ingadozás - a DRP megvédi a szivattyút a háromfázisú rendszer leggyakoribb problémáitól, mint például a fázisveszteség (pl. a rendszerben lévő biztosíték meghibásodása), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, megelőzve ezzel a motor károsodását. Műszaki adatok Külső burkolat: Hőre lágyuló műanyag. Névleges feszültség egyfázis esetén: 1x230V +6% /-10% / 50 Hz. Névleges feszültség háromfázis esetén: 3x400V +6% /-10% / 50 Hz. Egyfázisú, belső kondis motorokhoz: 0,37 - 1,5 kW. Egyfázisú, külső kondis motorokhoz: 0,37 - 2,2 kW. Háromfázisú motorokhoz: 0,37 - 4 kW. Védettségi fok: IP 68. Maximális merülési mélység: 100 m. Üzemi hőmérséklet: -10/+40° C. Méretek (cm), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás: 33 x 5 x 3 (csak a kiegészítő egység, a kábel nélkül), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás. NEM javasolt a termék alkalmazása az alábbi esetekben Esővíz tározók (túl alacsony konduktivitás - túlzottan alacsony ásványianyag - tartalom), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás Nagyon magas ásványianyag - tartalmú vizek esetén, ahol a lerakódások akadályozhatják a termék megfelelő működését. A DRP védelemmel ellátott kábelek az alábbi motortípusokkal történő alkalmazásra felelnek meg Vízhűtéses motorok - H2 – egyfázisú, belső kondenzátoros (1×230V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, H3 – egyfázisú, külső kondenzátoros (1×230V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, HT – háromfázisú (3×400V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás. Olajhűtéses motorok - O2 – egyfázisú, belső kondenzátoros (1×230V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, O3 – egyfázisú, külső kondenzátoros (1×230V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, OT – háromfázisú (3×400V), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás. A különböző motorváltozatok eltérő kábelkialakítást igényelnek (érszám, keresztmetszet, lapos/kerek kivitel), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, ezért a kábelek teljesítmény- és feszültségtartomány szerint kerülnek kiválasztásra. Elérhető kábelhosszok 1.5 m, 2.5m, 15m, 30m, 45m. A kábelek gyári csatlakozóval készülnek, amely biztosítja a vízzáró és üzembiztos kapcsolatot a motor és a tápkábel között, még nagy merülési mélység esetén is. A védelem nélküli ZDS tápkábel típusokat megtalálod ITT. A DRP védelemmel ZDS tápkábel típusokat megtalálod ITT. A részletes leírásban szerepeltetjük a sorozat és a típusok műszaki adatainak összehasonlító táblázatait, továbbá a GYakran Ismételt Kérdéseket (GYIK), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás. Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT

Leírás
Paraméterek

Leírás

ZDS DRP védelem - Műszaki adatok (összehasonlító táblázat, a cikkszámra kattintva a termék adatlapja nyílik!), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás

Cikkszám	Szivattyú sorozat	Teljesítmény (kW), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás	Hosszúság (m), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás	Kábelméret (mm²), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás	Feszültség tartomány
ZD_TKV_101	ZDJet, QPGO, H2, O2	0,37-1,5	1,5	3x1,5	1x230V belső konden- zátor
ZD_TKV_102	ZDJet, QPGO, H2, O2	0,37-1,1	15	3x1
ZD_TKV_103	ZDJet, QPGO, H2, O2	0,37-1,1	30	3x1
ZD_TKV_104	ZDJet, QPGO, H2, O2	0,37-0,75	45	3x1
ZD_TKV_105	ZDJet, QPGO, H2, O2	1,1	45	3x2
ZD_TKV_106	ZDJet, QPGO, H2, O2	1,5	15	3x1,5
ZD_TKV_107	ZDJet, QPGO, H2, O2	1,5	30	3x1,5
ZD_TKV_108	ZDJet, QPGO, H2, O2	1,5	45	3x2,5
ZD_TKV_109	H3, O3	0,37-1,1	1,5	4x1,5	1x230V külső konden- zátor
ZD_TKV_110	H3, O3	1,5	2,5	4x1,5
ZD_TKV_111	H3, O3	2,2	2,5	4x1,5
ZD_TKV_112	H3, O3	0,37-1,1	15	4x1,5
ZD_TKV_113	H3, O3	1,5	15	4x1,5
ZD_TKV_114	H3, O3	0,37-1,1	30	4x1,5
ZD_TKV_115	H3, O3	1,5	30	4x1,5
ZD_TKV_116	H3, O3	2,2	15	4x1,5
ZD_TKV_117	H3, O3	2,2	30	4x2,5
ZD_TKV_201	HT, OT	0,37	1,5	4x1,5	3x400V
ZD_TKV_202	HT, OT	0,37	15	4x1
ZD_TKV_203	HT, OT	0,37	30	4x1
ZD_TKV_204	HT, OT	0,37	45	4x1
ZD_TKV_205	HT, OT	0,55	1,5	4x1,5
ZD_TKV_206	HT, OT	0,55	15	4x1
ZD_TKV_207	HT, OT	0,55	30	4x1
ZD_TKV_208	HT, OT	0,55	45	4x1
ZD_TKV_209	HT, OT	0,75	1,5	4x1,5
ZD_TKV_210	HT, OT	0,75	15	4x1
ZD_TKV_211	HT, OT	0,75	30	4x1
ZD_TKV_212	HT, OT	0,75	45	4x1
ZD_TKV_213	HT, OT	1,1	1,5	4x1,5
ZD_TKV_214	HT, OT	1,1	15	4x1
ZD_TKV_215	HT, OT	1,1	30	4x1
ZD_TKV_216	HT, OT	1,1	45	4x1
ZD_TKV_217	HT, OT	1,5	1,5	4x1,5
ZD_TKV_218	HT, OT	1,5	15	4x1
ZD_TKV_219	HT, OT	1,5	30	4x1
ZD_TKV_220	HT, OT	1,5	45	4x1
ZD_TKV_221	HT, OT	2,2	1,5	4x1,5
ZD_TKV_222	HT, OT	2,2	15	4x1
ZD_TKV_223	HT, OT	2,2	30	4x1
ZD_TKV_224	HT, OT	2,2	45	4x1
ZD_TKV_225	HT, OT	3	1,5	4x1,5
ZD_TKV_226	HT, OT	3	15	4x1
ZD_TKV_227	HT, OT	3	30	4x1
ZD_TKV_228	HT, OT	3	45	4x1
ZD_TKV_229	HT, OT	4	1,5	4x1,5
ZD_TKV_230	HT, OT	4	15	4x1,5
ZD_TKV_231	HT, OT	4	30	4x1,5
ZD_TKV_232	HT, OT	4	45	4x1,5

ZDS DRP védelem GYIK (Gyakran Ismételt Kérdések), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás

Mi az a ZDS DRP védelem, és mire szolgál?
A DRP (Dry Run Protection), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás egy beépített elektronikus szárazonfutás- és motorvédelmi egység, amely közvetlenül a búvármotor tápkábelébe van integrálva. Feladata a szivattyú védelme vízhiány, túl gyakori indítás, túlterhelés, alacsony feszültség és (háromfázisú motor esetén), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás fázisveszteség ellen.
Hogyan érzékeli a DRP a vízhiányt a kútban?
A készülék a víz elektromos konduktivitását használja. Amikor a vízszint az érzékelő alá csökken, a DRP leállítja a szivattyút. Amint a vízszint visszaemelkedik az érzékelő fölé, a rendszer automatikusan újraindítja a motort.
Szükség van külön szondára vagy vezérlőpanelre a működéshez?
Nem. A DRP közvetlenül a tápkábelbe van építve, ezért nincs szükség külön szondára, plusz kábelezésre vagy vezérlőpanelre. A rendszer használatra kész, nem igényel kalibrálást.
Mit jelent az automatikus újraindítás funkció?
Vízhiány vagy más beavatkozást igénylő esemény után a DRP egy előre beállított idő elteltével automatikusan újraindítja a szivattyút, amennyiben a körülmények ismét megfelelőek.
Mit csinál a DRP, ha túl sokszor kellene újraindítania a szivattyút?
Ha az újraindítások száma túllépi a beállított maximumot (például tartós vízhiány vagy rendszerhiba miatt), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, a készülék STAND-BY módba kapcsol, ezzel megóvva a motort a károsodástól.
Véd a DRP a túl gyakori indítások ellen is?
Igen. Ha a rendszerben szivárgás, hibás nyomáskapcsoló vagy sérült hidrofor tartály miatt túl sűrű indítás történik, a DRP készenléti állapotba helyezi a szivattyút.
Milyen plusz védelmet nyújt a háromfázisú DRP változat?
A háromfázisú kivitel védi a motort alacsony feszültség, áramtúlterhelés és fázisveszteség esetén is, megelőzve ezzel a tekercselés károsodását.
Milyen teljesítménytartományban alkalmazható a DRP?
Egyfázisú belső kondenzátoros motorokhoz 0,37–1,5 kW, egyfázisú külső kondenzátoros motorokhoz 0,37–2,2 kW, háromfázisú motorokhoz 0,37–4 kW teljesítménytartományban használható.
Milyen feszültségen működik a DRP?
Egyfázisú kivitel esetén 1×230V (+6% / -10%), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás 50 Hz, háromfázisú kivitel esetén 3×400V (+6% / -10%), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás 50 Hz névleges feszültségen üzemel.
Mekkora merülési mélységig alkalmazható?
A DRP egység IP68 védettségű, maximálisan 100 méter merülési mélységig használható.
Igényel karbantartást a DRP rendszer?
Nem. A hermetikusan zárt, tokozott kialakításnak köszönhetően karbantartásmentes, és ellenáll a nagy mélységekben fellépő nyomásnak.
Milyen motorokkal kompatibilis a DRP védelemmel szerelt kábel?
Alkalmazható ZDS vízhűtéses motorokhoz (H2, H3, HT), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, valamint olajhűtéses motorokhoz (O2, O3, OT), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, a megfelelő teljesítmény- és feszültségtartomány figyelembevételével.
Milyen kábelhosszok érhetők el DRP védelemmel?
Elérhető 1,5 m, 2,5 m, 15 m, 30 m és 45 m hosszúságban, gyári vízzáró csatlakozóval szerelve.
Mikor nem javasolt a DRP alkalmazása?
Nem ajánlott esővíz-tározók esetén (alacsony konduktivitás miatt), szárazonfutás elleni védelem, fázis kimaradás, fázis ingadozás, valamint nagyon magas ásványianyag-tartalmú vizeknél, ahol lerakódások akadályozhatják a megfelelő működést.
Miért előnyös a gyári csatlakozós kivitel?
A gyári csatlakozó biztosítja a vízzáró, üzembiztos kapcsolatot a motor és a tápkábel között, még nagy merülési mélység esetén is, csökkentve a szerelési hibák lehetőségét.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT

Paraméterek

Feszültség - tartomány:	3x400V
Tápkábel hossza:	1,5m
Tápkábel keresztmetszete:	4x1,5mm2
Motor teljesítménye	4kW
Kiegészítő védelem:	IGEN
Szivattyú sorozat:	HT, OT (3x400V)
