IBO SP-SI GZ 1" 50kW függőleges hidraulikus váltó - Külső menetes

Ajánlatkérés
IBO SP függőleges hidraulikus váltó - belső menetes
IBO SP függőleges hidraulikus váltó - belső menetes

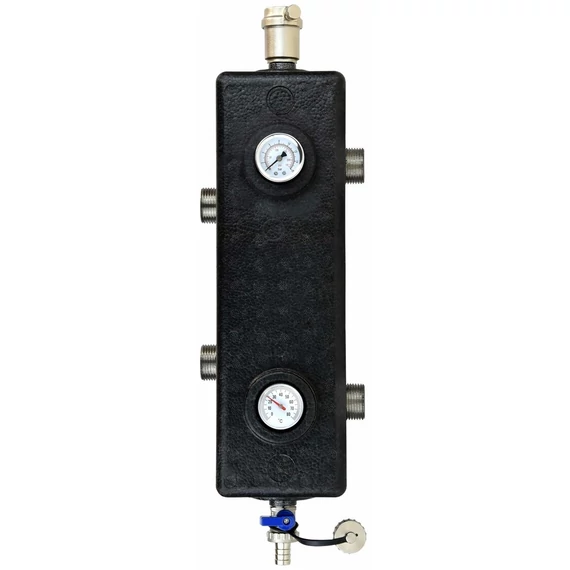

Kép 1/5 - IBO SP függőleges hidraulikus váltó - belső menetes
Kép 2/5 - IBO SP-S GZ 1" függőleges hidraulikus váltó - Műszaki adatok
Kép 3/5 - IBO SP-S GZ 1" függőleges hidraulikus váltó - Méretek
Kép 4/5 - IBO SP-S GZ 1" függőleges hidraulikus váltó - Kép 2.
Kép 5/5 - IBO SP-S GZ 1" függőleges hidraulikus váltó - Kép 3.
Gyártó cikkszám: OPA000816
Cikkszám: 0260604673
Raktáron
Nem értékelt

Az IBO SP-S függőleges hidraulikus váltó fűtési berendezésekkel történő telepítésre szolgál, feladata a rendszerek működésének kiegyensúlyozása, valamint a nyomáskülönbségek kiegyenlítése közöttük. A hőforrás és a fűtési körök közé beépítve lehetővé teszi az egyes körök független működését, valamint optimalizálja a keringető szivattyúk teljesítményét. A hidraulikus váltó az IBO márka kínálatának kiegészítése, kifejezetten az IBO GP PRO osztó- és szivattyúcsoportokhoz tervezve. Felszereltsége magában foglalja az automatikus légtelenítőt és a leeresztő szelepet, amelyek a levegő és a szennyeződések eltávolítását szolgálják. A beépített hőmérő és nyomásmérő lehetővé teszi a hőmérséklet és a nyomás ellenőrzését a rendszerben.
Elérhető változatok:

  • SP-S GWs 1" 50 kW 1:1 – függőleges hidraulikus váltó belső menetes, mozgatható 1 colos anyákkal, tömítéses csatlakozással. Egy hőforrás és egy hőleadó kör csatlakoztatására alkalmas.
  • SP-S GZ 1" 50 kW 1:1 – függőleges hidraulikus váltó külső menetes 1 colos csatlakozásokkal. Egy hőforrás és egy hőleadó kör csatlakoztatására alkalmas.

Bővebben lásd: termék adatlap 'Leírás' fül.
Még bővebben lásd: Felhasználói kézikönyv ITT.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT  smiley

Leírás és Paraméterek

Alkalmazás

Az SP-S váltó használata javasolt, ha szükség van:

  • az installáció kiegyensúlyozására, amikor a hőleadók egy része le van kapcsolva,
  • a hőforrási és hőleadói körök szétválasztására (megjegyzés: a váltó nem választja el a köröket nyomás szerint, mint egy hőcserélő),
  • a keringető szivattyúk működésének kiegyensúlyozására a fűtési rendszerben,
  • a padlófűtés és a gázkazánnal fűtött körök működésének kiegyenlítésére.

Szállítási terjedelem

  • Hidraulikus váltó – 1 db
  • Elülső és hátsó szigetelés – 1 készlet
  • Légtelenítő – 1 db
  • Leeresztő szelep – 1 db
  • Hőmérő – 1 db
  • Nyomásmérő (manométer) – 1 db

Műszaki adatok

  • Tömeg: kb. 3,1 kg / kb. 3,2 kg
  • Felső csatlakozás: belső menet 1" (SP-S GW) / külső menet 1" (SP-S GZ)
  • Alsó csatlakozás: belső menet 1" (SP-S GW) / külső menet 1" (SP-S GZ)
  • Magasság (szelep és légtelenítő nélkül): 390 mm
  • Hőforrási csatlakozások tengelytávolsága: 140 mm
  • Hőleadói csatlakozások tengelytávolsága: 210 mm
  • Teljes magasság: 490 mm
  • Maximális üzemi hőmérséklet: 95 °C
  • Maximális üzemi túlnyomás: 3 bar

Méretek




IBO IW fagyásgátló szelep sorozat - Műszaki adatok

IBO IW fagyásgátló szelep sorozat - Méretek

Leírás

Alkalmazás

Az SP-S váltó használata javasolt, ha szükség van:

  • az installáció kiegyensúlyozására, amikor a hőleadók egy része le van kapcsolva,
  • a hőforrási és hőleadói körök szétválasztására (megjegyzés: a váltó nem választja el a köröket nyomás szerint, mint egy hőcserélő),
  • a keringető szivattyúk működésének kiegyensúlyozására a fűtési rendszerben,
  • a padlófűtés és a gázkazánnal fűtött körök működésének kiegyenlítésére.

Szállítási terjedelem

  • Hidraulikus váltó – 1 db
  • Elülső és hátsó szigetelés – 1 készlet
  • Légtelenítő – 1 db
  • Leeresztő szelep – 1 db
  • Hőmérő – 1 db
  • Nyomásmérő (manométer) – 1 db

Műszaki adatok

  • Tömeg: kb. 3,1 kg / kb. 3,2 kg
  • Felső csatlakozás: belső menet 1" (SP-S GW) / külső menet 1" (SP-S GZ)
  • Alsó csatlakozás: belső menet 1" (SP-S GW) / külső menet 1" (SP-S GZ)
  • Magasság (szelep és légtelenítő nélkül): 390 mm
  • Hőforrási csatlakozások tengelytávolsága: 140 mm
  • Hőleadói csatlakozások tengelytávolsága: 210 mm
  • Teljes magasság: 490 mm
  • Maximális üzemi hőmérséklet: 95 °C
  • Maximális üzemi túlnyomás: 3 bar

Méretek




IBO IW fagyásgátló szelep sorozat - Műszaki adatok

IBO IW fagyásgátló szelep sorozat - Méretek
