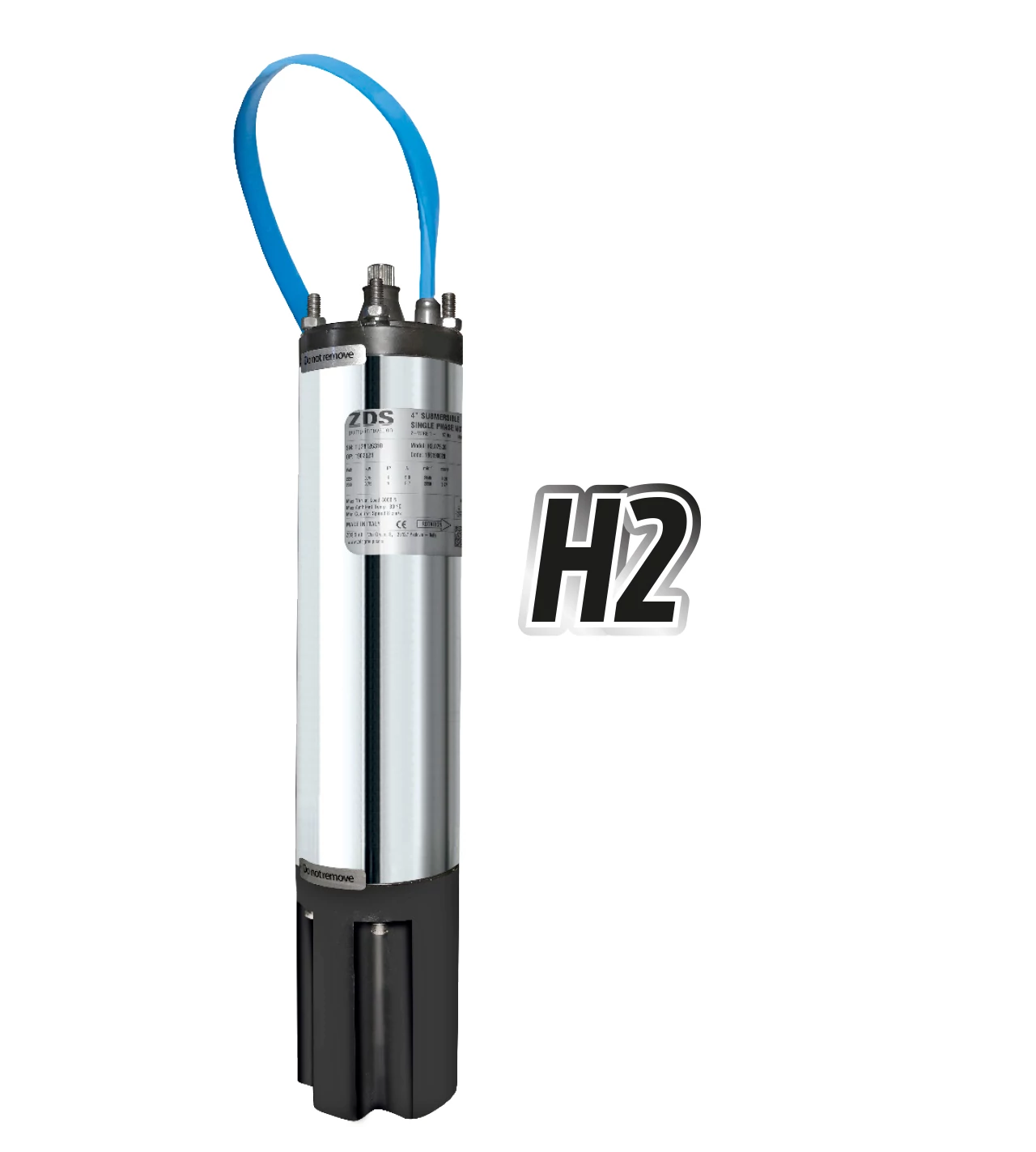

ZDS H2.075.15 4" csőkút szivattyú motor 1x230V 750W 1500N - Vízhűtéses, belső kondenzátoros D96mm

ZDS H2 1x230V belső kondenzátoros, 2 pólusú aszinkron, 2-vezetékes, egyfázisú, tokozott, vízhűtéses 4" csőkút szivattyú motorok 4" NEMA csatlakozású hidraulikai részekhez 96mm külső átmérővel. A speciális kondenzátor és a beépített hővédelem lehetővé teszi a telepítést és használatot külön vezérlő- és védőpanel nélkül. Erős és megbízható kialakításának köszönhetően a magas indítónyomaték biztosítja a szivattyú elindulását még kedvezőtlen körülmények között is. A speciális anyagkialakítás csökkenti a motor üzemi hőmérsékletét, ezáltal növeli annak megbízhatóságát és élettartamát. Levehető kábelcsatlakozóval vannak ellátva, amely megkönnyíti a telepítést és a karbantartást.

Garanciális lehetőségek

• A motort önálló egységként megvásárolva - 24 hónap gyári garancia.
• A motort hidraulikával (komplett szivattyúként)  megvásárolva - 36 hónap gyári garancia.
• A motort komplett szivattyúként, DRP PLUS vagy DEFENDER védelemmel egyidejűleg megvásárolva - 60 hónap gyári garancia.

Szerkezeti jellemzők

• A vízzel érintkező alkatrészek AISI 304 rozsdamentes acélból készülnek, ami magas korrózióállóságot biztosít még extrém használati körülmények között is. A külső köpeny AISI 304L (alacsony széntartalmú) rozsdamentes acélból készül a még jobb korrózióállóság érdekében.
• Állórész (stator) 24 horonnyal, kifejezetten a maximális elektromos hatásfok érdekében tervezve. Hermetikusan zárt és speciális dielektromos gyantával kiöntött kivitel, amely kiváló hőátadást és nagy mechanikai ellenállást biztosít a nagy nyomású, mély telepítési körülmények között.
• A hosszú élettartamú, cserélhető kondenzátor és a manuálisan visszaállítható beépített hővédelem (a védelem működésének könnyebb kezelhetősége érdekében) lehetővé teszik a motor azonnali használatát vezérlő- és védőpanel telepítése nélkül.
• Bordázott tengely (integrált bordás tengely) AISI 420 rozsdamentes acélból, amely javítja a rotor elektromos jellemzőit, miközben biztosítja a korrózióállóságot.
• Kingsbury tengelyirányú csapágy rozsdamentes acél lengő betétekkel és önbeálló rendszerrel, amely képes nagy axiális terhelések elviselésére. A speciális betétcsiszolási eljárás az egyik legmegbízhatóbb és leghatékonyabb megoldássá teszi ezt a rendszert.
• Axiális és radiális, vízkenésű csapágyak, amelyek karbantartásmentes működést biztosítanak.
• Töltőfolyadék - víz és speciális fagyálló keveréke, amely biztosítja a csapágyak és a Kingsbury egység megfelelő kenését, valamint csökkenti a fagyáspontot hideg tárolási körülmények között.
• Levehető kábelcsatlakozó - amely tökéletes tömítést biztosít még kritikus körülmények között is, és leegyszerűsíti a karbantartási műveleteket. A kábel megfelel az ivóvízhez használható termékek fő szabványainak (KTW, ACS, WRAS). A csatlakozó alkalmazásával a gyári rövid kábel pár perc alatt kicserélhető a gyár által biztosított 15, 30 vagy 45m - es, ivóvíz minősítéssel rendelkező tápkábelre. A ZDS tápkábeleket (melyek elérhetőek integrált szárazonfutás elleni védelemmel is) megtalálod ITT.
• Utántöltő szelep - amely lehetővé teszi a belső folyadékszint helyreállítását.
• Homokvédő - amely növeli a kopásállóságot és meghosszabbítja a motor élettartamát homoktartalmú közeg esetén (max. 600 g/m³).
• A termékeket a gyártási folyamat végén a teljesítmény garantálása érdekében 100% - ban tesztelésnek vetik alá, a gyárból csak a követelményeket 1000% - ban teljesítő termékek kerülhetnek a piacra. Minden motor szivárgás- és elektromos vizsgálaton esik át.
• Igény szerinti változatoik - elérhető eltérő feszültségeken és frekvenciákon.

Műszaki adatok

• Teljesítménytartomány: 0.37 – 1.5 kW.
• Feszültség: 1x230 V / 50 Hz.
• Feszültségtűrés (50 Hz): +6% / -10% UN.
• Csatlakozás: 4" NEMA szabvány (MG1-18.388).
• Forgásirány: balra (a tengely felől nézve).
• Védettség: IP68.
• Szigetelési osztály: F.
• Szállított közeg hőmérséklete: 0 °C – 35 °C.
• Szükséges hűtőáramlás: min. 8 cm/s.
• Maximális homoktartalom: 600 g/m³.
• Indítások száma: max. 150 / óra (egyenletes eloszlásban).
• Beépítés: függőleges / vízszintes.
• Maximális merülési mélység: 150 m.
• Tengelyirányú terhelhetőség: 1500N; 3000N (típustól függően).
• Megengedett pH tartomány: 6,4 – 8,0.
• Kábel: 3x1,5 mm² (ACS tanúsítással).

Bővebben lásd: termék adatlap 'Leírás' fül. A részletes leírásban szerepeltetjük a terméksorozat áttekintő műszaki táblázatát, illetve a GYIK - et (Gyakran Ismételt Kérdések).
A ZDS víztöltetű motorjait (H2 1x230V belső kondenzátor, H3 1x230V külső kondenzátor, HT 3x400V sorozatok) megtalálod ITT.
A ZDS olajhűtéses motorjait (O2 1x230V belső kondenzátor, O3 1x230V külső kondenzátor, OT 3x400V sorozatok)megtalálod ITT.
Ha segítségre van szükséged a megfelelő típus (feszültség - tartomány, víz- vagy olajtöltetű, stb.) motor kiválasztásában, akkor javasoljuk hogy olvasd el a témával kapcsolatos bejegyzéseinket:

• Mélykúti (csőkút) szivattyú motorválasztás - 1 fázis vagy 3 fázis? Belső vagy külső kondenzátor? A bejegyzést megtalálod ITT.
• Alkalmazandó kábel keresztmetszetek - a bejegyzést megtalálod ITT.
• Olajhjűtéses vs. vízhűtéses (víztöltetű) csőkút szivattyú motorok - a bejegyzést megtalálod ITT.

Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk!
