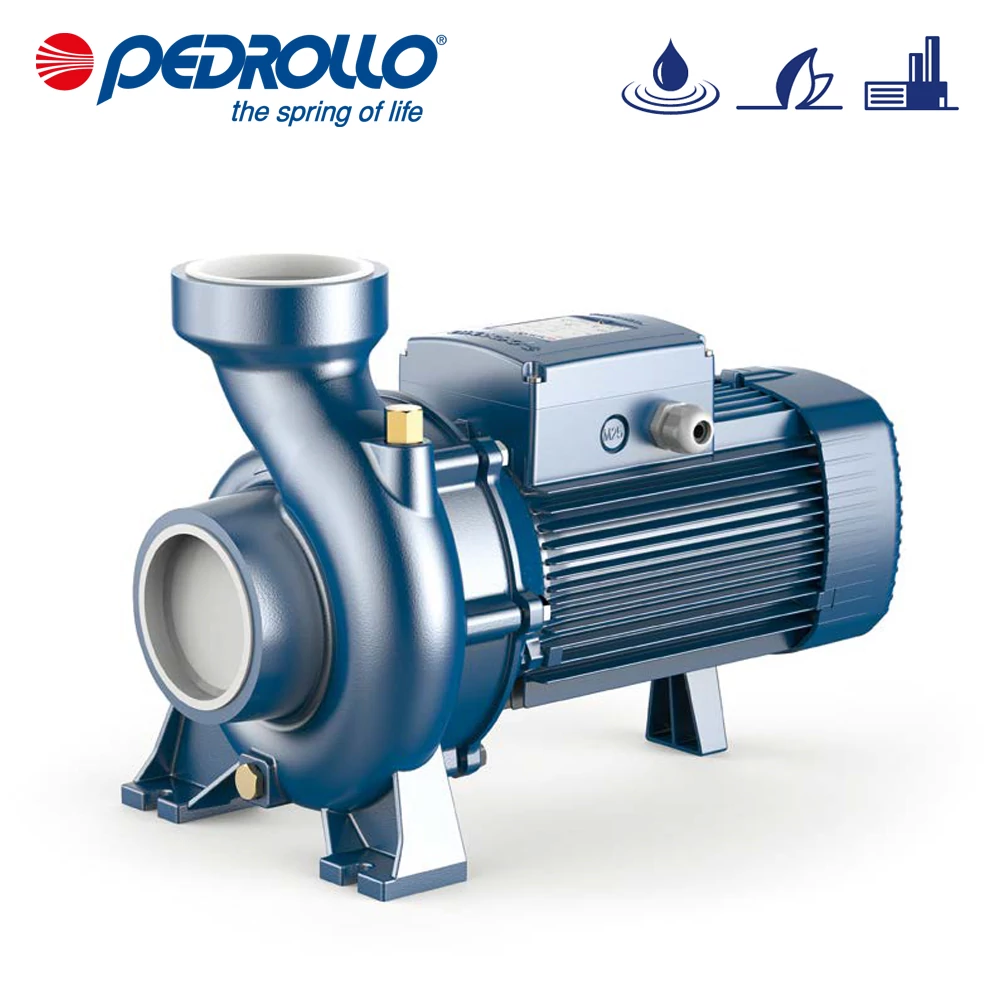

Pedrollo HFm 6A| 230V 18.5m 1200l 2200W | Felszíni centrifugális öntvény szivattyú INOX járókerékkel

PedrolloHF(m) önfelszívó centifugálszivattyú sorozatok - Műszaki adatok (a termék adatlap a cikkszámra kattintva nyílik!)  (összehasonlító táblázat)

A táblázatban szerepeltetett méretek: Hosszúság, Szélesség, Magasság. A sárga háttérrel kiemelt adatok 400/690V alkalmazásra vonatkoznak!

Pedrollo HF(m) közepes folyadékszállítású önfelszívó centifugálszivattyú sorozat - Szállítási adatok (összehasonlító táblázat)

Pedrollo HF(m) magas folyadékszállítású önfelszívó centifugálszivattyú sorozat - Szállítási adatok (összehasonlító táblázat)

Pedrollo HF(m) önfelszívó centifugálszivattyú sorozatok - GYIK (Gyakran Ismételt Kérdések)

1) Mit jelent az, hogy a Pedrollo HF(m) „önfelszívó”?
Az önfelszívó szivattyú képes a szívóoldali csőből a levegőt részben „kiszorítani”, és a vizet felszívni, így nem szükséges minden indításnál teljesen vízzel feltölteni a szívócsövet (az első üzembe helyezéskor viszont jellemzően igen).
2) Mekkora a maximális szívómélység?
A sorozat manometrikus szívómélysége legfeljebb 7 m (ideális körülmények között, megfelelő szívócsővel és tömítettséggel).
3) Mikor nem fog működni a 7 m szívómélység?
Ha a szívócső levegőt szív (mikroszivárgás), túl vékony / túl hosszú, sok az idom, eltömődött a szűrő-lábszelep, vagy meleg a víz (nagyobb a gőznyomás), a tényleges szívómélység csökkenhet.
4) Centrifugálszivattyú: mit jelent, és mire jó?
A centrifugálszivattyú járókerékkel gyorsítja fel a folyadékot, majd a szivattyúház alakja nyomássá alakítja az energiát. Tiszta vízhez, stabil üzemhez és jó hatásfokhoz kiváló.
5) Milyen felhasználásra ajánlott a HF(m) sorozat?
Árasztásos és esőztető öntözésre, víznyerésre tavakból, folyókból, kutakból, illetve ipari alkalmazásokra, ahol nagyobb vízszállítás kell kis–közepes emelőmagasságnál.
6) Mi a különbség a „közepes” és a „magas” folyadékszállítású HF(m) sorozatok között?

• Közepes szállítású: max. 700 l/perc, max. 39 m emelőmagasság
• emelőmagasság24,5 m, max. 2400 l/perc: max. Magas szállítású

Gyakorlatban: az egyik inkább „nyomásra”, a másik inkább „mennyiségre” optimalizált.
7) Milyen közeg szivattyúzható vele?
Tiszta, a szivattyú elemeire nézve kémiailag semleges folyadékok. (Homokos, iszapos, erősen szennyezett közeghez nem ez az ideális választás.)
8) Mekkora folyadékhőmérséklet-tartomány engedélyezett?
-10 °C-tól +90 °C-ig (a rendszer és a telepítés többi elemének korlátait is figyelembe kell venni).
9) Mekkora lehet a környezeti hőmérséklet?
Legfeljebb +40 °C.
10) Mit jelent az S1 folyamatos üzemmód?
Azt, hogy a motor/szivattyú folyamatos működésre van tervezve (nem csak rövid idejű, szakaszos járatásra).
11) Milyen a szigetelési osztály (F) jelentése?
Az F szigetelési osztály a motor tekercselésének hőállóságára utal (magasabb hőterhelést is elvisel, mint alacsonyabb osztályok), de ettől még a megfelelő hűtés és üzemi körülmények fontosak.
12) Mit jelent az IPX4 (és HF 5M-70 esetén IPX5)?

• IPX4: fröccsenő víz ellen védett
• IPX5: vízsugár ellen védettebb

Ez a motor külső behatásokkal szembeni védettsége (nem azt jelenti, hogy víz alá meríthető).
13) Mennyi a megengedett maximális nyomás a szivattyúházban?
Típuscsoporttól függ:

• HF 5-50-51, HF4: max. 6 bar
• HF 5M-70, HF 6-8-20-30: max. 10 bar

14) Mit jelent a „230/400 V” a táblázatban?
A motor háromfázisú kivitelben jellemzően 230/400 V hálózatra köthető (kapcsolástól függően). A táblázatban látszik az is, hogy vannak olyan típusok, ahol a 1 fázisú cikkszám „X” (tehát csak 3 fázisú).
15) Van 1 fázisú (230 V) változat is?
Igen, több modellnél van 1 fázisú cikkszám, de néhány nagyobb típusnál nincs (ott „X” szerepel).
16) Mi a különbség az egyfázisú és a háromfázisú kivitel között?

• Egyfázis (230 V): egyszerűbb bekötés, tipikus lakossági
• Háromfázis (400 V): stabilabb indítás/üzem, iparban/öntözésben gyakori, és inverteres üzemre tervezett motorokkal említve a leírásban.

17) Mit jelent az IE2 és IE3 motorhatékonysági osztály?

• Egyfázisú modellek: IE2, tekercselésbe épített hőkioldós védelemmel
• Háromfázisú modellek: IE3 (jobb hatásfok, jellemzően alacsonyabb veszteség)

18) Inverterrel (frekvenciaváltóval) használható a HF(m)?
A leírás alapján a háromfázisú elektromos szivattyúk inverteres működésre tervezett villanymotorokkal készülnek, ami kiegyensúlyozottabb és csendesebb üzemet támogat.
19) Milyen anyagból van a szivattyúház és miért jó ez?
A szivattyúház öntvény, menetes csatlakozókkal. Az öntvény robusztus, tartós, jól bírja a mechanikai igénybevételt.
20) Miből készül a járókerék és a tengely?

• Járókerék: többnyire AISI 304, de HF 8: réz, HF 20/30: öntvény
• Motortengely: AISI 431 rozsdamentes acél

21) Miben tér el a „szivattyúpajzs” anyaga a sorozatok között?

• Közepes folyadékszállítású sorozat: többnyire AISI 304, kivétel HF 5M-70: öntvény
• Magas folyadékszállítású sorozat: jellemzően öntvény, kivétel HF 4: AISI 304

22) Honnan tudom, hogy melyik típust válasszam (50/51/70, 5, 6, 8, 20, 30)?
Alapszabály: a választást mindig az határozza meg, hogy mekkora vízhozam kell (l/perc) és mekkora összemelőmagasság (m). A beillesztett összehasonlító táblázatok pont ezt segítik: keresd meg a kívánt munkapontot (Q–H), és nézd meg, melyik típus tudja stabilan.
23) Mire figyeljek a táblázatok „NA / üres” (színezett) mezőinél?
Azok a mezők a nem üzemszerű / nem megadott tartományt jelzik az adott típusnál az adott vízszállításon – ott a szivattyúval nem érdemes tervezni.
24) Hogyan számoljam az emelőmagasságot öntözésnél?
Az emelőmagasság nem csak a szintkülönbség: benne van a kifolyási nyomás igénye és a csőhálózati veszteség (csőhossz, átmérő, idomok, szórófejek). Ha megírod a csőméreteket és a kívánt l/perc-et, segítünk gyorsan ránézni.
25) Milyen csőcsatlakozások jellemzőek a HF(m) sorozatban?
A táblázat alapján több modellnél menetes csatlakozás van, pl. 1 1/2", 2", 2 1/2", 3", 4" (típustól függően).
26) Miért lehet hangosabb egy nagy vízhozamú szivattyú?
Nagyobb teljesítménynél nagyobb a hidraulikai és mechanikai terhelés is. A leírás kiemeli, hogy a motorok kiegyensúlyozott és csendes működést céloznak, de a telepítés (alap, csőfeszülések, rezonancia, légbuborék) sokat számít.
27) Mit jelent a „HF(m)” jelölésben az „m”?
Gyakorlatban a gyártók sokszor az „m” betűvel jelölik a monofázisú (1 fázisú) változatot. A táblázatban is külön van 1 fázisú és 3 fázisú cikkszám.
