IMP CLD 80-85/4/1.1A (979525148) DN80 8.7m 40m3 400V | IMP Száraztengelyű iker keringető szivattyú 4 pólusú

Ajánlatkérés

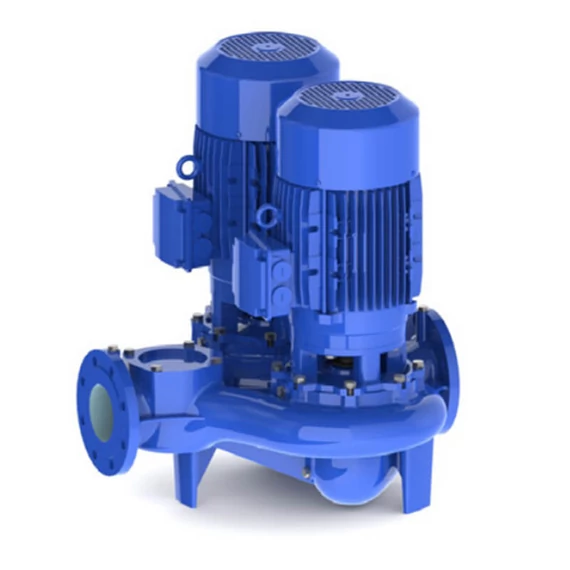

IMP CLD száraztengelyű iker keringető szivattyú

Kép 2/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - Műszaki adatok

Kép 3/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - Szállítási adatok

Kép 4/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - Szállítási adatok

Kép 5/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - Méretek

Kép 6/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - DN40 jelleggörbék

Kép 7/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - DN50 jelleggörbék

Kép 8/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - DN65 jelleggörbék

Kép 9/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - DN80 jelleggörbék

Kép 10/10 - IMP CLD száraztengelyű 4 pólusú iker keringető szivattyú sorozat - DN100 jelleggörbék

Max. emelőmagasság (Hmax)	8.7m
Max. térforagáram (Qmax)	40/ óra
Garancia	24 hónap
Cikkszám:	980000511
	Rendelhető
Nem értékelt
Gyártó:	IMP
A szlovén gyártmányú IMP CLD száraztengelyű karimás iker keringető szivattyú szorosan csatolt, egyjárókerekes centrifugálszivattyúk szabványos villamos motorral, valamint meghosszabbított tengelyű villamos motorral szerelt kivitelben. A szivattyúháza azonos átmérőjű, egy tengelyvonalban elhelyezett szívó- és nyomócsonkkal rendelkezik (inline kivitel). A elérhető 2 pólusú és 4 pólusú kivitelben is is vannak. Inline beépítésű centrifugálszivattyú, amelyet két, párhuzamosan működő, száraztengelyű villamos motor hajt. A szállított közeg VDI 2035 szerinti víz, illetve legfeljebb 50% glikoltartalmú keverék, –20,0 °C és +130,0 °C közötti közeg-hőmérsékleten, max. 40 °C környezeti hőmérséklet mellett. A szivattyúban megengedett maximális üzemi nyomás 10 bar. A két hidraulikus egység nyomóoldali gyűjtőcsövébe visszacsapó zárólap (visszacsapó szelep) van beépítve, amely megakadályozza a szabad áramlást a nem üzemelő szivattyún keresztül. Szervizelési célra egy vakkarima is tartozik a szállítmányhoz. A konzol és a villamos motor forgótengelye közötti tömítést cserélhető, kiegyensúlyozatlan mechanikus tengelytömítés biztosítja. A háromfázisú villamos motor közvetlenül az elektromos hálózatra csatlakozik. Hatásfoka IE3 (IEC 60034-30-1), szigetelési osztálya F (155 °C, IEC 60085), védettségi foka IP55 (EN 60529), víz és por ellen védett kivitelben. A motor nem rendelkezik beépített tekercshőmérséklet-védelemmel, ezért túláramvédelem alkalmazása kötelező. A hőelvezetés ventilátoros hűtéssel történik. A csőcsatlakozás karimás kivitelű (EN 1092-2:1997), a szívó- és nyomócsonk azonos méretű. A szivattyúház talpakkal rendelkezik, amelyek lehetővé teszik az alapra történő párhuzamos elhelyezést, azonban rögzítés nem lehetséges, és külön alaplemez nem szerelhető fel. A termékek elérhetőek 1 szivattyús (nem iker) kivitelben is, az IMP CL sorozat tagjait ITT találhatják meg az érdeklődők. Mindkét szivattyú sorozat elérhető frekvenciaváltós kivitelben is (IMP ECL - megtalálható ITT, IMP ECLD - megtalálható ITT). A termékekre 2 éves gyári garanciát vállalunk. Az IMP NMT CLT száraztengelyű iker keringető szivattyú sorozat általános műszaki jellemzői Max. térfogatáram (Qmax): max. 150 m³/h (a jelleggörbéket lásd: használati útmutató). Max. emelőmagasság (Hmax): max. 15 m. Névleges átmérő (DN): DN 40 / 50 / 65 / 80 / 100. Beépítés módja: karimás csatlakozás. Védettségi fokozat: IP55. Max. üzemi nyomás: 1.0 MPa (10 bar). Tápfeszültség: 3~400 V, 50 Hz. A terméksorozat összehasonlító táblázatát, illetve további műszaki információkat lásd a 'Leírás' fülön. Még bővebben lásd: Felhasználói Kézkönyv ITT. Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT

Leírás
Paraméterek

Leírás

IMP CLT száraztengelyű 4 pólusú iker keringető szivattyú sorozat karimás csatlakozással - Anyaghasználat

Járókerék: szürkeöntvény, EN 1561 szerint.
Szivattyúház: szürkeöntvény, EN 1561 szerint.
Konzol: öntöttvas, EN 1561 szerint.
Tengely: rozsdamentes acél.
Mechanikus tengelytömítés: AQ1EGG, DIN EN 12756 szerint.
A szivattyúház, a járókerék és a konzol vízbázisú festéssel felületkezelt.

IMP CLT száraztengelyű 4 pólusú iker keringető szivattyú sorozat karimás csatlakozással - a sorozat tagjaira egységesen jellemző műszaki adatok

Zajszint: 71dB.
MEI (motorhatékonysági mutató): ≥0.40 (korszerű energiatakarékos szivattyúk).
Védelem: IP55.
Motor osztály: IE3 (IEC 60034-30-1 alapján magas hatásfokú motor).
Hőszigetelési osztály: PTC (Positive Temperature Coefficient - hőérzékelő ellenállás a motor tekercselésébe építve).
Szállított közeg megengedett hőmérséklete: -20…+130°C.
Maximális üzemi nyomás: 10 bar.

IMP CLT száraztengelyű 4 pólusú iker keringető szivattyú sorozat karimás csatlakozással - Műszaki adatok (a termék adatlap a cikkszámra kattintva nyílik!) (összehasonlító táblázat)

Cikkszám	Termék megnevezése	Csatlakozó méret (DN)	Emelés max. (m)	Szállítás max. (m³/h)	Emelés min. (m)	Szállítás min. (m³/h)	Motor telj. max. (W)	Motor max. áramfelv. (A)	Motor max. fordulatszám (RPM)	Tömeg (kg)
980000500	IMP CLD 40-40/4/0.25A	DN40	4	7.5	1.9	1.8	250	0.9	1370	44
980000501	IMP CLD 40-50/4/0.25A	DN40	4.5	9	2.2	2.4	250	0.9	1370	44
980000502	IMP CLD 40-65/4/0.25A	DN40	6.5	13	3	3	250	0.9	1370	44
980000503	IMP CLD 50-50/4/0.25A	DN50	4.5	18	2.4	6	250	0.9	1370	47
980000504	IMP CLD 50-65/4/0.37A	DN50	6.5	21	3	6	370	1.2	1380	46
980000505	IMP CLD 50-90/4/0.55A	DN50	9	22	4.5	6	550	1.6	1380	46
980000506	IMP CLD 65-70/4/0.75A	DN65	6.8	32	3	12	750	1.9	1440	66
980000507	IMP CLD 65-80/4/0.75A	DN65	8.5	36	3.5	15	750	1.9	1440	68
980000508	IMP CLD 65-90/4/1.1A	DN65	9	39	5.5	12	1100	3.5	1420	79
980000509	IMP CLD 80-65/4/0.75A	DN80	6	48	3.2	18	750	1.9	1440	75
980000510	IMP CLD 80-75/4/1.1A	DN80	7.3	54	3.9	18	1100	3.5	1420	86
980000511	IMP CLD 80-85/4/1.1A	DN80	8.7	40	4	18	1100	3.5	1420	86
980000512	IMP CLD 100-85/4/1.5A	DN100	8.5	80	4	30	1500	3.4	1425	133
980000513	IMP CLD 100-105/4/2.2A	DN100	10	105	4	40	2200	4.2	1450	143
980000514	IMP CLD 100-125/4/3.0A	DN100	12	125	4.5	45	3000	6	1450	154
980000515	IMP CLD 100-150/4/4.0A	DN100	15	150	5	50	4000	7.8	1450	185.5

IMP CLT száraztengelyű 4 pólusú iker keringető szivattyú sorozat karimás csatlakozással - Méretek (a termék adatlap a cikkszámra kattintva nyílik!) (összehasonlító táblázat)

Cikkszám	Termék megnevezése	DN	E	F	H	h1	h2	a	l
980000500	IMP CLD 40-40/4/0.25A	40	200	197	340	210	130	100	430
980000501	IMP CLD 40-50/4/0.25A	40	200	197	340	210	130	100	430
980000502	IMP CLD 40-65/4/0.25A	40	200	197	340	210	130	100	430
980000503	IMP CLD 50-50/4/0.25A	50	200	197	365	220	145	110	440
980000504	IMP CLD 50-65/4/0.37A	50	200	197	365	220	145	110	440
980000505	IMP CLD 50-90/4/0.55A	50	245	235	410	240	170	110	440
980000506	IMP CLD 65-70/4/0.75A	65	275	268	450	270	180	130	460
980000507	IMP CLD 65-80/4/0.75A	65	275	268	450	270	180	130	476
980000508	IMP CLD 65-90/4/1.1A	65	275	268	450	270	180	130	511
980000509	IMP CLD 80-65/4/0.75A	80	280	270	510	305	205	150	496
980000510	IMP CLD 80-75/4/1.1A	80	280	270	510	305	205	150	531
980000511	IMP CLD 80-85/4/1.1A	80	280	270	510	305	205	150	531
980000512	IMP CLD 100-85/4/1.5A	100	325	345	630	390	240	180	573
980000513	IMP CLD 100-105/4/2.2A	100	325	345	630	390	240	180	612
980000514	IMP CLD 100-125/4/3.0A	100	325	345	630	390	240	180	646
980000515	IMP CLD 100-150/4/4.0A	100	325	345	630	390	240	180	634

IMP CLT száraztengelyű 4 pólusú iker keringető szivattyú sorozat karimás csatlakozással - Szállítási adatok (összehasonlító táblázat) - ide kellene bekerülnie az XXX - es cikkszámú terméknél lévő táblázatnak - de nem engedi a rendszer...

GYIK – IMP CLD száraztengelyű, 4 pólusú iker (twin) keringető szivattyúk

1) Mit jelent, hogy „iker / twin” szivattyú?

Két, egymással párhuzamosan beépített szivattyúegység egy közös csőcsonk-rendszerben. Célja:

üzembiztonság (tartalék): ha az egyik áll, a másik tud dolgozni,
rugalmasabb üzem: terheléshez igazítható (egy szivattyú vagy mindkettő),
szervizelhetőség: az egyik ág leállítható/izolálható.

2) Miért van visszacsapó (nem-visszafolyó) elem az iker szivattyúban?

Azért, hogy a nem m&

Paraméterek

Hálózati kapcsolat típusa 400V

Csatlakozás módja: Karimás

Max. teljesítményfelvétel 1100W

Tengelykialakítás: Száraztengelyű

Emelőmagasság Max. 9 m

Szállítási teljesítmény Max. 667 liter/perc

Beépítési hossz 531mm

Motor teljesítmény 1100 Watt

Tápfeszültség 400 V

Szigetelési osztály PTC

Védettség IP55

Védettség 55

Csőcsatlakozás DN80"

Tömeg 86 kg

Folyadék minimális hőmérséklete -20 °C

Folyadék maximális hőmérséklete 130 °C

Motor fordulatszám 1420 RPM

Üzemmód Felszereltség függvényében

Hosszúság: 531 mm

Szélesség: 550 mm

Magasság: 531 mm
