Leírás és Paraméterek

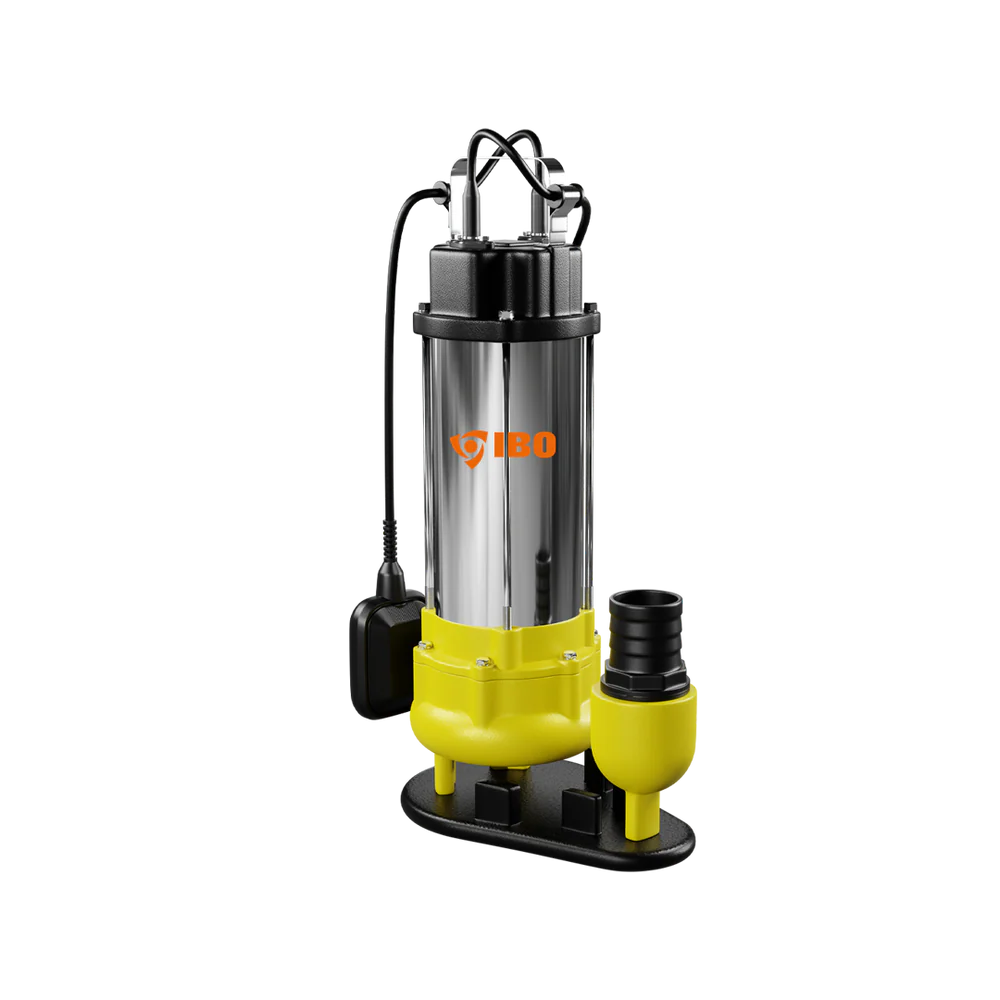

IBO WQF merülő szivattyú sorozat - Műszaki adatok (a termék adatlapja a cikkszámra kattintva nyílik
| Megnevezés | Cikkszám | Szállítás l/perc |
Emelés (m) |
Motor (kW) |
Tápfesz (V) |
Áramfelv. (A) |
Csőcsatl. (") |
Méret (mm) (szél / hossz / mag.) |
Tömeg (kg) |
Szabad áteresztő képesség (mm) |
Vezérlés módja / egyéb |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IBO WQF 180 | 020474038 | 150 | 6 | 0.18 | 230 | 2 | 1" | 125 / 170 / 400 | 9.8 | 20 | Úszókapcsoló |
| IBO WQF 250 | 020474039 | 170 | 8 | 0.25 | 230 | 2.6 | 1" | 125 / 178 / 395 | 9.2 | 20 | Úszókapcsoló |
| IBO WQF 370 | 020474300 | 200 | 7.5 | 0.37 | 230 | 2.5 | 1 1/2" | 125 / 183 / 400 | 10.8 | 20 | Úszókapcsoló |
| IBO WQF 450 | 020474301 | 250 | 8 | 0.45 | 230 | 2.8 | 2" | 125 / 195 / 420 | 11.8 | 20 | Úszókapcsoló |
| IBO WQF 550 | 020474040 | 320 | 11 | 0.55 | 230 | 4.2 | 2" | 178 / 235 / 387 | 14 | 35 | Úszókapcsoló |
| IBO WQF 750 | 020474041 | 450 | 14 | 0.75 | 230 | 5.5 | 2" | 165 / 235 / 400 | 19.2 | 35 | Úszókapcsoló |
| IBO WQF 1100 | 020474042 | 500 | 15 | 1.10 | 230 | 9.1 | 2" | 175 / 240 / 430 | 21.6 | 35 | Úszókapcsoló |
- Max. szállított közeg hőmérséklete: 35 °C.
- Tápfeszültség: 230 V.
- Szigetelési osztály: B.
- Üzemmód: folyamatos.
- Védettségi fokozat: IP68.
- Tápkábel hossza: 10 m.
- Beépítési / üzemeltetési helyzet: függőleges.
- Motor fordulatszáma: 2850 ford./perc.
IBO WQF merülő szivattyú sorozat - Jellemzők
- Menetes nyomócsonk, amely lehetővé teszi a nyomótömlő egyszerű csatlakoztatását bilincs vagy gyorscsatlakozó segítségével.
- Úszókapcsoló, amely vezérli a szivattyú működését és megvédi a szárazon futástól.
- A motor tekercselésébe épített hővédelem.
- Garanciális és garancián túli szerviz.
- 24 hónap garancia.
IBO WQF merülő szivattyú sorozat - Anyaghasználat
- Motorház: AISI 304 rozsdamentes acél
- Szivattyúház: szürkeöntvény
- Tengely: AISI 304 rozsdamentes acél
- Járókerék: szürkeöntvény
- Mechanikus tömítés: SiC / grafit / NBR
IBO WQF merülő szivattyú sorozat - Jelleggörbék
IBO WQF merülő szivattyú sorozat - Szállítási adatok (a termék adatlapja a cikkszámra kattintva nyílik)
| Megnevezés | Cikkszám | Szállítás l/perc |
0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IBO WQF 180 | 020474038 | Emelési magasság (m) |
6 | 5.5 | 3.8 | |||||||
| IBO WQF 250 | 020474039 | 8 | 7.5 | 5.6 | 1.9 | |||||||
| IBO WQF 370 | 020474300 | 7.5 | 7.25 | 6 | 3.75 | |||||||
| IBO WQF 450 | 020474301 | 8 | 7.8 | 7 | 5.55 | 3.3 | ||||||
| IBO WQF 550 | 020474040 | 11 | 10.9 | 10.3 | 9.1 | 7.4 | 5 | 1.8 | ||||
| IBO WQF 750 | 020474041 | 14 | 13.9 | 13.6 | 12.9 | 11.8 | 10.4 | 8.6 | 6.3 | 3.4 | ||
| IBO WQF 1100 | 020474042 | 15 | 14.9 | 14.8 | 14.2 | 13.3 | 12.1 | 10.6 | 8.7 | 6.3 | 3.5 |
GYIK (Gyakran Ismételt Kérdések)
Melyik típust érdemes választanom az IBO WQF sorozatból?
A választás során érdemes a várható igényeknek megfelelően ellenőrizni az egyes típusok emelési magasságát és szállítási teljesítményét (a jelleggörbe vagy a szállítási táblázat alapján), a szivattyú által szállítható maximális szennyeződés méretet, illetve a rendelkezésre álló villamos hálózat kapacitását. Ha bizonytalan vagy a választásban, akkor mindenképpen kérd kollégáink segítségét.
Toldható a szivattyú tápkábele garanciavesztés nélkül?
A feszültségesés figyelembe vételével (lásd vonatkozó blogbejegyzésünket ITT) villamos szakember garanciavesztés nélkül toldhatja a szivattyú kábelét. Felhívjuk a figyelmet arra, hogy a szivattyú hosszabbítóval történő alkalmazása esetén a feszültségesést a hosszabbító kábelre is értelmezni szükséges.
Az IBO WQF szivattyúk úszókapcsolóval szereltek?
Igen, a sorozat összes típusa úszókapcsolóval szerelt.
Alkalmasak az IBO WQF sorozat tagjai szennyvízhez?
Igen, a sorozat tagjai alkalmasak előkezelt szennyvízhez és könnyű szennyvízhez is, beleértve a nagyobb szilárdanyag - tartalmú közegeket is (szabad áteresztő képesség 20, illetve 35mm - lásd még műszaki adatok).
Milyen a telepítés és a biztonság?
Merülő, függőleges telepítésű kivitel. A motor beépített hővédelemmel rendelkezik, a szivattyút az átáramló víz hűti. Az úszókapcsoló automatikus indítást és leállítást biztosít.
Hogyan kell karbantartani az IBO WQF szivattyút?
Rendszeresen ellenőrizze az úszókapcsoló állapotát, a szívónyílás tisztaságát és a tápkábel épségét. Bővebben lásd a felhasználói kézikönyvben ITT.
Hogyan kell karbantartani az úszókapcsolós szivattyú típusok úszókapcsolóját?
Rendszeresen ellenőrizze az úszó állapotát és működési tartományát, a szívónyílás tisztaságát, valamint a tápkábel épségét.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT
| Hálózati kapcsolat típusa | 230V |
| Emelőmagasság | Max. 6 m |
| Szállítási teljesítmény | Max. 150 liter/perc |
| Áramfelvétel | 1.75 A |
| Motor teljesítmény | 180 Watt |
| Tápfeszültség | 230 V |
| Szigetelési osztály | B |
| Védettség | IP68 |
| Védettség | 68 |
| Méretek H/SZ/M | 17/37 cm |
| Csőcsatlakozás | 1" |
| Tömeg | 8 kg |
| Környezeti maximális hőmérséklet | 40 °C |
| Folyadék maximális hőmérséklete | 35 °C |
| Folyadék maximális hőmérséklete | 35 °C |
| Motor fordulatszám | 2850 RPM |
| Üzemmód | Folyamatos |
