Leírás
Használati utasítás
- Távolítson el 90 mm külső köpenyt (külső szigetelés) mind a szivattyú kábeléről, mind a tápkábelről. Figyelem: a művelet során fokozott óvatosság szükséges, hogy ne sérüljenek a vezetők.
- Húzza fel a külső zsugorcsövet a vastagabb kábelre.
- Vágja vissza a fázisvezetőket és a földelést 30 mm-re. A megfelelő vágási pozícióhoz kövesse az alábbi ábrát.
- Távolítson el 7 mm szigetelést minden vezetékről.
- Helyezze fel a belső zsugorcsöveket minden egyes vezetőre.
- Krimpelje össze a csatlakozókat megfelelő szerszámmal. Ügyeljen a színazonosságra. A kötés megfelelőségét ellenőrizni szükséges (húzással).
- Tolja rá a zsugorcsöveket, majd melegítse (max. 500 °C). Középről kifelé haladva zsugorítson, forgatva a kábelt a légbuborékok elkerülésére.
- Csiszolja meg a külső köpenyt kb. 100 mm hosszan, majd zsírtalanítsa a felületet.
- Helyezze fel a tömítőszalagot, töltse ki az üregeket.
- Húzza középre a külső zsugorcsövet és zsugorítsa rá.
- Hagyja lehűlni (kb. 30 perc).
GTR összekötő készletek merülőszivattyúkhoz GYIK (Gyakran Ismételt Kérdések)
Mire használható a GTR kábelösszekötő készlet?
Merülőszivattyúk kábeleinek vízzáró összekötésére.
Milyen feszültségig használható?
Legfeljebb 1 kV.
Mi a különbség a GTR1 és GTR2 között?
A kábel keresztmetszet tartomány.
Használható csőkút szivattyúkhoz?
Igen, kifejezetten erre készült.
Alkalmas víz alatti használatra?
Igen, megfelelő szerelés esetén vízzáró.
Szükséges speciális szerszám?
Igen, krimpelő szerszám ajánlott.
Tartalmaz mindent a készlet?
Igen, komplett szerelőkészlet.
Kell ragasztó külön?
Nem, a zsugorcső tartalmaz olvadó ragasztót.
Mennyi idő a szerelés?
Kb. 30–60 perc.
Miért fontos a zsugorítás iránya?
A légbuborékok elkerülése miatt.
Mi történik, ha nem megfelelő a krimpelés?
Gyenge kötés, túlmelegedés.
Használható lapos kábelhez?
Igen.
Használható kerek kábelhez?
Igen.
Lehet toldani föld alatt?
Igen, megfelelő kivitelezéssel.
Milyen hőmérsékleten kell zsugorítani?
Akár 500 °C-ig.
Mennyi a lehűlési idő?
Kb. 30 perc.
Szükséges zsírtalanítás?
Igen, a megfelelő tapadás érdekében.
Mekkora szigetelést kell eltávolítani?
Kb. 7 mm.
Mekkora köpenyt kell eltávolítani?
Kb. 90 mm.

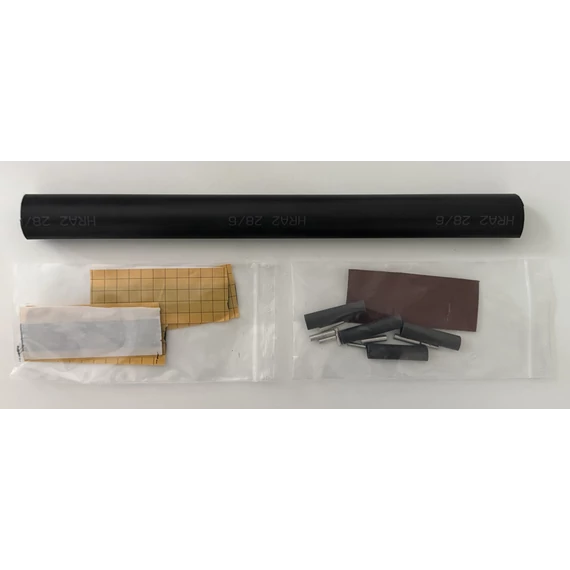

Milyen kábelekhez jó a GTR1?
4x1–4x4 mm².
Milyen kábelekhez jó a GTR2?
4x6–4x16 mm².
Használható ipari környezetben?
Igen.
Ellenáll a nedvességnek?
Igen, vízzáró kialakítás.
Hosszú távú megoldás?
Igen, tartós kötést biztosít.
Megfelelő házi vízellátáshoz is?
Igen.
Kiváltja a kábeltoldó dobozt?
Igen, sok esetben jobb megoldás.
Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT
Paraméterek
| Tömeg | 0.1 kg |
