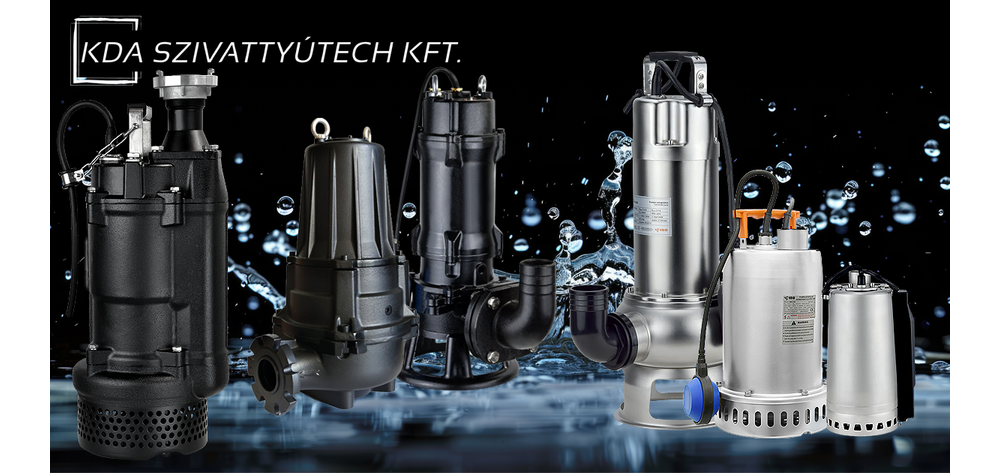

IBO merülő szivattyúk - alapfogalmak, kategóriák, sorozatok átfogó ismertetése
A munkánk során különös hangsúlyt fektetünk arra, hogy megtaláljuk a partner céljainak valóban megfelelő terméket annak érdekében, hogy hosszú távon megoldódjon az a feladat amelynek megoldására az érdeklődő a terméket keresi. Nagyon sok kérdést kapunk, illetve teszünk fel kéretlenül azokban az esetekben, amikor a vásárlást megelőzően egyeztetni tudunk a a vevővel (webshopon történő egyeztetés nélküli vásárlás esetén ez nem történik meg). Bízunk abban, hogy az ilyen és ehhez hasonló - Tudástár jellegű - bejegyzéseinkkel sok olyan hasznos információt tudunk átadni az érdeklődőknek, amelyek támogatni tudják a vásárlás során, megválaszolják a kérdéseit. Természetesen nem tudhatunk minden kérdésre kitérni azért, mert minden, az érdeklődőt hozzánk elvezető élethelyzet más és más. Éppen emiatt történik meg az, hogy a gyártók választékában elveszíti a fonalat a vásárló...
Milyen merülő szivattyú kell az adott felhasználási területhez?
Az alábbi táblázat gyors eligazítást ad, hogy milyen szivattyú-konstrukció javasolt különböző közegekhez és felhasználási területekhez (pl. medence, szuszpenzió, kútfúrásnál víztelenítés, abrazív anyagok). A táblázat alatt megtalálod az egyes kategóriákhoz ajánlott szivattyúsorozatokat is. A cikk végén ismeretjük azokat az alapfogalmakat (Vortex, szabad áteresztő képesség, nyitott járókerék, agitátor, stb.), amelyek segíthetnek eligazodni a megfelelő termék kiválasztásának érdekében.
Ha kérdésed vagy észrevételed van, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT
Gyors döntési táblázat – felhasználási terület szerint
| Felhasználási terület / közeg | Tiszta vizes | Félszennyezett | Vortex járókerekes | Szennyvíz | Aprítós | Iszap / ipari |
|---|---|---|---|---|---|---|
| Kút-, folyó-, tóvíz | ✓ | – | – | – | – | – |
| Medence, esővíz, elárasztott helyiségek | ✓ | ✓ | – | – | – | – |
| Víztelenítés (árkok, építkezés) | ✓ | ✓ | – | – | – | – |
| Víztelenítés kútfúrásnál (homok, abrazív) | – | ✓ | – | – | – | ✓ |
| Enyhén szennyezett víz | ✓ | ✓ | ✓ | – | – | – |
| Szennyezett víz (max. 30 mm) | – | ✓ | ✓ | – | – | – |
| Szennyezett víz (30–50 mm) | – | – | ✓ | ✓ | – | – |
| Szennyvíz, fekália | – | – | ✓ | ✓ | ✓ | – |
| Nyers szennyvíz (WC, darabos) | – | – | – | – | ✓ | – |
| Üledék, szuszpenzió | – | – | ✓ | ✓ | – | ✓ |
| Mezőgazdaság / ipar (iszap, szennyvíz) | – | – | ✓ | ✓ | – | ✓ |
| Abrazív anyagot tartalmazó közeg | – | ✓ | – | – | – | ✓ |
Ajánlott szivattyúsorozatok felhasználási terület szerint
Tiszta víz
Alkalmazás: kút-, folyó-, tóvíz, medence, esővíz
- NEMO
- VM 60
- MULTI IP
- FAXIAL INOX
- SWQ IVR
Enyhén szennyezett víz
Alkalmazás: esővíz, elárasztott helyiségek, általános víztelenítés
- IP
- IPE
- IPK
- IPC
- FLOW LOW
- H SWQ
- RAINER 1200 AUTO
Víztelenítés (építkezés, árkok, kútfúrás)
Alkalmazás: ideiglenes víztelenítés, homokos vagy enyhén abrazív közeg
- SWQ
- SWQ PRO
- SWQ F
- WQX
- KBFU
- IBX AUTO
Szennyezett víz, könnyű szennyvíz (max. 30 mm)
Alkalmazás: enyhén darabos szennyezett víz, háztartási szennyvíz
- FWQ INOX
- MAGNUM
- WQF
- SN 450
- SWQ SEPTIC
- V / FURIA
- ISQ
Szennyezett víz (30–50 mm)
Alkalmazás: nagyobb szilárd szennyeződéseket tartalmazó közeg
- WQ PRO
- BIG
- WQ PROFESSIONAL
Szennyvíz, fekália
Alkalmazás: házi és kommunális szennyvíz, fekáliás közeg
- WQ 65
- WQ 80
- CTR
- FURIATKA
- WQV 7
- SWQ 1300
- SWQ 2200
- WQI
- ZWQ
Nyers szennyvíz – aprítást igénylő alkalmazás
Alkalmazás: WC-ről érkező, darabos szennyvíz, hosszú vagy kis átmérőjű nyomóvezeték
- KRAKEN
- UP 60 / 80
Üledék, szuszpenzió, ipari és mezőgazdasági alkalmazás
Alkalmazás: ülepedett anyag, iszap, szuszpenzió, abrazív részecskéket tartalmazó közeg
- VOX 50
- MWQ
- KBFU
Alapfogalmak, GYIK (Gyakran Ismételt Kérdések)
Vortex járókék
A Vortex járókerekes merülő szivattyú olyan kialakítású szivattyú, ahol a járókerék nem „közvetlenül” a szállított közegben dolgozik, hanem a szivattyúházban örvénylő (vortex) áramlást hoz létre. Ennek köszönhetően a folyadék és a benne lévő szilárd részecskék minimális mértékben érintkeznek a járókerékkel, mégis hatékonyan továbbításra kerülnek. A Vortex járókerék örvénylő mozgást kelt a szivattyúházban, és az örvény magával sodorja a folyadékot, valamint a szilárd szennyeződéseket a nyomócsonk irányába. A szilárd anyagok (iszap, textil, szálas szennyeződés, szerves anyag) így jellemzően nem szorulnak be a járókerékhez, ami jelentősen csökkenti az eltömődés kockázatát. Ha részletesebben érdekel a téma, akkor érdemes a vonatkozó blogbejegyzésünket elolvasni ITT.
Agitátor
Mi az agitátor egy szivattyúban?
Az agitátor egy beépített keverőszerkezet, amely a szivattyú környezetében örvénylést hoz létre, és felkeveri az iszapot, homokot, üledéket vagy más szilárd részecskéket tartalmazó közeget.
Mit jelent az „agitátor hatásos átmérője”, és miért fontos ez az adat?
Az agitátor hatásos átmérője azt mutatja meg, hogy mekkora átmérőjű területen képes az agitátor hatékonyan felkavarni a közeget a szivattyú körül. Az értéket milliméterben (mm) adják meg.
Iszapos vagy szilárd részecskéket tartalmazó közegek esetén ez az egyik legfontosabb műszaki paraméter. Minél nagyobb a hatásos átmérő:
- annál nagyobb területről tudja a szivattyú felkeverni az üledéket,
- annál kisebb az ülepedés és az eltömődés kockázata,
- annál stabilabb és egyenletesebb a szivattyú működése.
Milyen alkalmazásoknál előnyös az agitátoros kivitel?
Az agitátoros szivattyúk különösen ajánlottak:
- iszapos, zagyos közegekhez,
- homokot, kavicsot tartalmazó folyadékokhoz,
- aknákban, ülepítőkben,
- ipari, bányászati vagy építőipari alkalmazásoknál,
- olyan helyeken, ahol a szilárd anyag könnyen leülepszik.
Mi történik, ha a szivattyú nem rendelkezik agitátorral?
Agitátor nélkül a szilárd részecskék könnyebben leülepednek a szivattyú környezetében, ami:
- csökkent szállítási teljesítményt,
- nagyobb eltömődésveszélyt,
- gyakoribb karbantartást eredményezhet.
Nagyobb agitátor hatásos átmérő mindig jobb?
Általánosságban igen, de a választást mindig az adott alkalmazáshoz kell igazítani. A túl nagy teljesítmény felesleges energiafelhasználást jelenthet, míg a túl kicsi agitátor nem biztosít megfelelő felkeverést.
Merülő szivattyúk szabad áteresztő képessége
Mit jelent a „szabad áteresztő képesség” egy merülő szennyvízszivattyúnál?
A szabad áteresztő képesség azt mutatja meg, hogy mekkora maximális szilárd szennyeződés (mm-ben megadva) képes elakadás nélkül áthaladni a szivattyú hidraulikáján. Ez az egyik legfontosabb paraméter szennyezett vízhez és szennyvízhez használt merülő szivattyúknál.
Minél nagyobb a szabad áteresztő képesség értéke, annál jobb a szivattyú?
Nem feltétlenül.
A nagyobb szabad áteresztő képesség:
- ✔ kevésbé hajlamos az eltömődésre
- ✔ alkalmasabb durvább szennyeződésekhez
Ugyanakkor:
- általában alacsonyabb nyomást / emelőmagasságot jelent
- nem ideális tisztább vizekhez, ahol finomabb hidraulika előnyös
A felhasználási területhez kell igazítani, nem „minél nagyobb, annál jobb” alapon választani.
Milyen szabad áteresztő képesség elegendő szennyezett vízhez?
Általános iránymutatás:
- 10–20 mm → enyhén szennyezett víz, esővíz, pincevíz
- 30–35 mm → erősebben szennyezett víz, könnyű szennyvíz
- 40–50 mm → szennyvíz jellegű alkalmazások, nagyobb darabos szennyeződések
Az IBO „For sewage” kategóriába sorolt, nem aprító szivattyúk jellemzően 20–50 mm közötti értékekkel rendelkeznek.
Alkalmas-e a nem aprítós szivattyú valódi szennyvízhez?
Bizonyos esetekben igen, de korlátozásokkal. Nem aprítós (vágó nélküli) szivattyú:
- megfelelő lehet könnyű szennyvízhez, ahol nincs sok hosszú szálas anyag,
- nem ideális WC-s szennyvízhez, textíliákkal, törlőkendőkkel.
Ilyen esetekben inkább:
- nagy szabad áteresztő képességű egycsatornás / vortex járókerekes,
- vagy aprítós / darálós szivattyú ajánlott.
Mi a különbség a szabad áteresztő képesség és a csőcsatlakozás mérete között?
- Szabad áteresztő képesség (mm) → a belső hidraulika által átengedett szennyeződés mérete.
- Csőcsatlakozás (pl. DN50, DN80) → a nyomóoldali csatlakozás mérete.
Egy DN80-as csatlakozás nem jelenti automatikusan, hogy a szivattyú 80 mm-es szennyeződést is átenged.
Előfordulhat eltömődés akkor is, ha a szabad áteresztő képesség megfelelő?
Igen. A szabad áteresztő képesség nem véd meg minden esettől. Gondot okozhat:
- hosszú, szálas anyag (rongy, törlőkendő),
- fólia, zsákdarab,
- nem megfelelő telepítés (feliszapolódás, aljzatra ültetés).
Ezért fontos:
- a megfelelő járókerék-típus,
- a szivattyú talppal való elemelése,
- és a felhasználási környezet ismerete.
Mikor kell inkább aprítós (darálós) szivattyút választani?
Aprítós szivattyú ajánlott, ha:
- WC-s szennyvízről van szó.
- rendszeresen kerülhet bele szálas, textil jellegű szennyeződés.
- kis átmérőjű nyomócsőbe kell dolgozni.
Miért fontos, hogy a gyártó megadja ezt az adatot?
Mert a szabad áteresztő képesség:
- objektív összehasonlítási alap,
- segít elkerülni a rossz szivattyúválasztást,
- csökkenti az eltömődés és meghibásodás kockázatát.
Az IBO termékeknél ez az adat jellemzően meg van adva, és a vonatkozó táblázatokban, illetve a termék adatlapok alapján összehasonlítható.
Mit jelent az, hogy egy szivattyú nyitott járókerekes?
Nyitott járókerekes szivattyú esetén a járókerék nem zárt csatornákban vezeti a folyadékot, hanem szabadabban áramlik át rajta a közeg. Ez a kialakítás lehetővé teszi, hogy nagyobb méretű szilárd szennyeződések is áthaladjanak a hidraulikán eltömődés nélkül.
A nyitott járókerék gyakori megoldás:
- szennyezett vízhez
- könnyű szennyvízhez
- szennyvíz jellegű közegekhez
Ha részletesebben olvasnál a nyitott járókerekes konstrukció előnyeiről és hátrányairól, az alkalmazásukról, akkor érdemes a vonatkozó blogbejegyzésünket elolvasni ITT.
